Apple Watch拆机分析：Apple Watch主芯片内部结构大揭秘

虽然Apple Watch随着iPhone 6很早就发布了，但不是大家都明白它的性能如何？体验如何的？这里小编为大家揭秘下Apple Watch的内部结构，主要是针对它的主芯片内部结构，好奇的可以来瞅瞅！

早在去年9月，Apple Watch就随着iPhone 6一起正式发布了。今年CEO库克宣布它的功能细节、上市时间及售价信息。上手体验Apple Watch 比想象中更智能。苹果表示，Apple Watch将具有三个系列，Apple Watch Sport、Apple Watch 和 Apple Watch Edition。三个系列的表壳材质为铝合金，不锈钢和金，同时可以与多种表带任意搭配组合。为Apple Watch Sport定制的铝合金重量相当，强度能超过普通铝合金60%。为打造表壳而定制的不锈钢，经过特殊的冷锻处理，硬度提升了80%。每个每个链式表带都由140多个零件构成。

内部结构怎么样呢？

ChipWorks早在苹果宣布Apple Watch的时候就研究过，发现它应该支持Wi-Fi，现在终于可以完全确认了。Apple Watch使用的无线芯片确实是猜想中的博通BCM4334，单芯片双频段方案，支持802.11n Wi-Fi、蓝牙4.0+HS、FM。

同时还可以确认的是支持NFC，而判断方法非常高明，看芯片封装方式和相对尺寸！

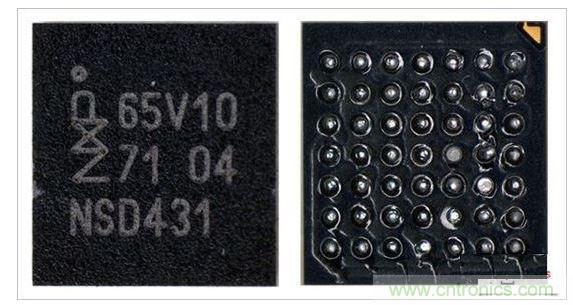

这是iPhone 6里使用的NFC控制器NXP 65V10，7 7焊球网格封装。

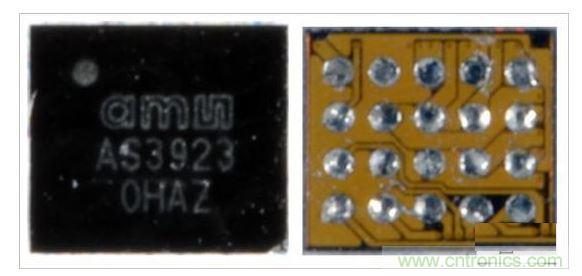

AS3923 NFC功率放大器的正反面图，5 4焊球网格封装。

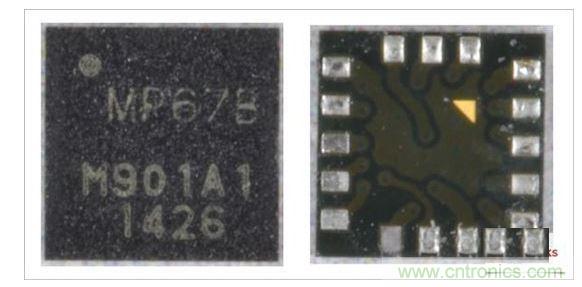

哦还有Invensense MP67B动作传感器。

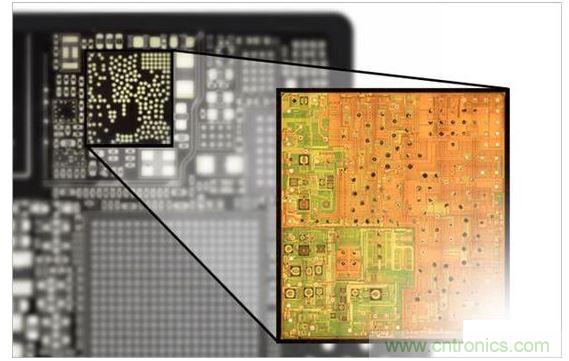

结合苹果给出的Apple Watch主板焊点图，就可以基本确定它们三个的存在和位置了。
