单片机电路PK三极管电路，驱动LED哪个强？

驱动LED有很多种方案，今天就以三极管开关电路驱动LED为例，讲述单片机与三极管开关电路相比，孰优孰劣。对于单片机而言，IO的驱动能力是有限的，而驱动LED发光，还是要靠三极管来驱动最佳。

单片机的IO口接三极管接基极，控制三极管的通断。设置电路使三极管处于饱和状态(U_bc>0，U_be>0)。发光LED导通电压U_led为2V左右，三极管饱和压U_ce降为0.2V左右(随着I_ce增大，U_ce增大)，R2为100欧，那么可以算出I_ce(通过LED的电流)：I_ce =(vcc - U_ce - U_led)/ R2 = (5 - 0.2 - 2)/100 = 28mA 此时，LED拥有较高亮度。注意：测试中，不接R3，让R1=20K有较好效果(U_ce=0.2)；R1=40K时，U_be=0.3，LED压降上升(U_led=2.2)，R2上的压降不变，匪夷所思的结果。当使用PNP三极管时，R1=2K有较好效果，即R1越小越好。

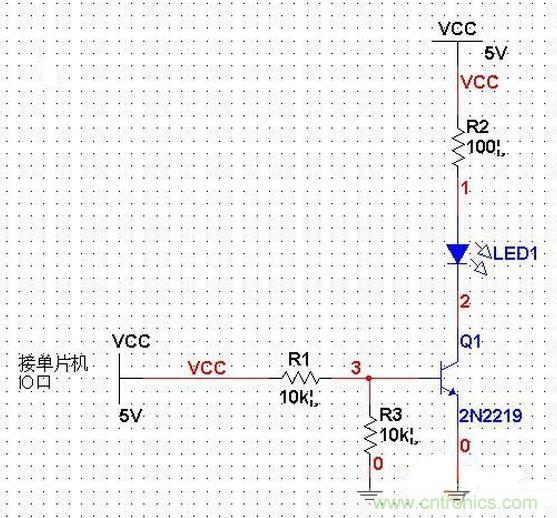

电路示意图
