网友分享：运放精密整流电路的几种接法

身为电子工程师的你在想把一个要测量的小信号（小于0.3 伏）由交流变为直流，在使用锗二极管都无法得到信号的情况下该怎么办呢？别急，这时需要使用运放进行精密整流，那么该运放精密整流电路又该怎么接呢？

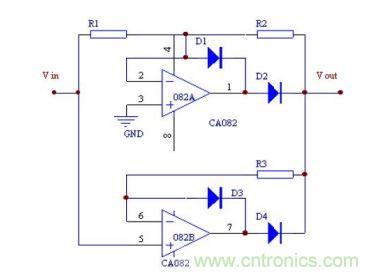

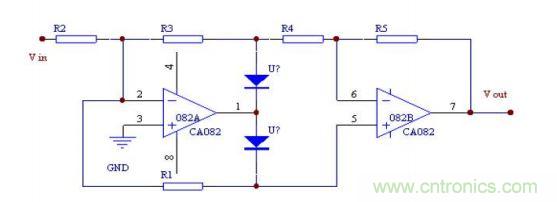

一般的电源电路或采用两个二极管或四个二极管整流，优点是接法较为简单，缺点是要损失 0.7 伏或1.4 伏的二极管压降，但当你想把一个要测量的信号由交流变为直流，那么这压降的损失，会使你的测量变为毫无意义。或者你想把一个要测量的小信号（小于0.3 伏）由交流变为直流，即使你使用锗二极管，你都将得不到信号。这时候，就可以采用运放进行精密整流，电路有很多种接法，以下提供两种：
