拆HTC One M9:搭高通骁龙810,内部设计很“M8”
本文小编为大家分享HTC One M9的拆解。M9和去年的M8机身设计基本一样,同样很难拆解。M9也是大量使用了胶水对屏幕面板进行固定万一坏了也很难修理。
小编为大家分享HTC One M9的拆解 。M9和去年的M8机身设计基本一样,同样很难拆解。M9也是大量使用了胶水对屏幕面板进行固定万一坏了也很难修理。最后,网站给出的可修复指数为 2 。这次拆解还发生了一个小插曲,M9在拆开包装盒的时候,屏幕上面就出现了一条明显的划痕,iFixit 吐槽,M9 的品控下降了。

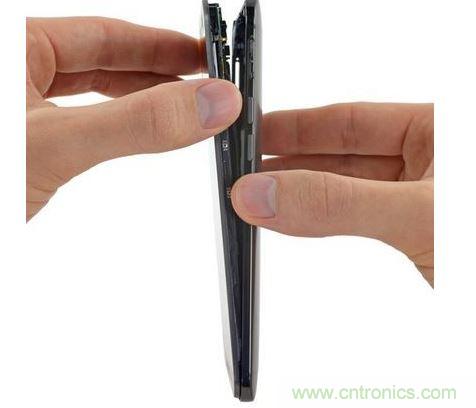

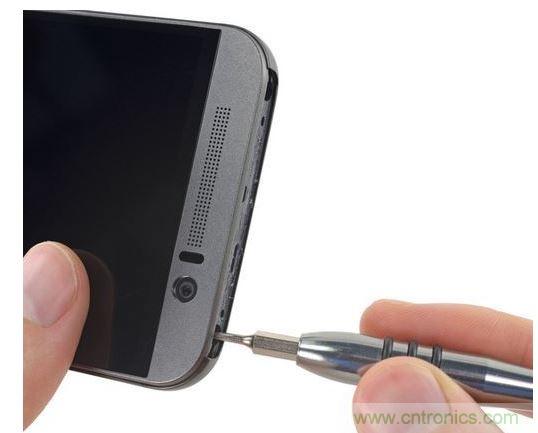

(“从头开始”,因为是金属的一体机身,所以得从顶部塑料入手)

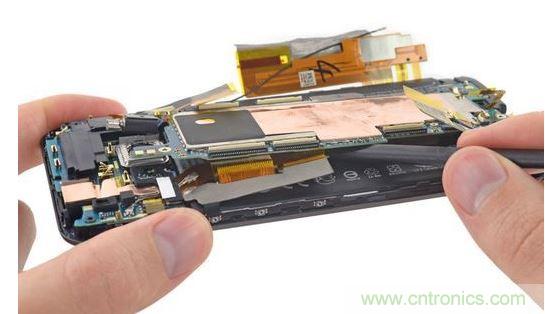

通过胶水粘合的主板

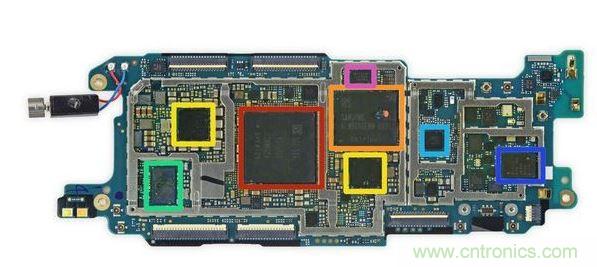

这是M9的主板,集中了大部分的芯片红色:三星 K3RG3G30MM-MGCH 3GB LPDDR4 和一起封装的高通骁龙 810 处理器橙色:三星 KLMBG4GEND-B031 32GB eMMC NAND 闪存黄色:高通 PM8994 电源管理单元绿色:博通 BCM4356 2×2 802.11ac Wi-Fi、蓝牙 4.1 无线模块天蓝:高通 WTR3925 射频收发器蓝色:Avago ACPM-7800 多模多频段功率放大器粉色:Silicon Image SIL8620 MHL 3.0 发射器HTC对于骁龙810的处理很简单,没有加强散热手段,也没有更高级的电源管理,难怪要比nubia Z9 Max热得多!

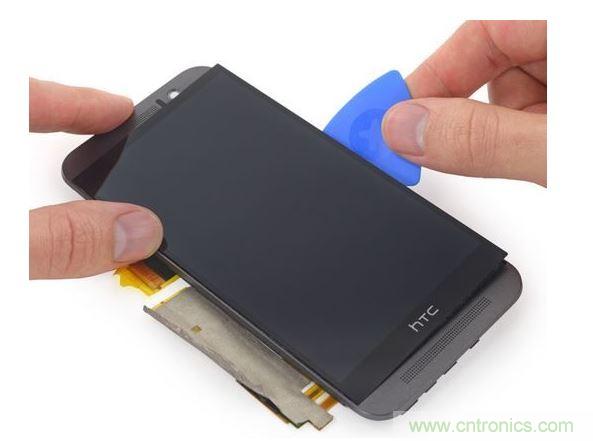

在加热之后,用拨片将屏幕和机身分离



- 第一页:拆HTC One M9(1)
- 第二页:拆HTC One M9(2)
- 第三页:拆HTC One M9(3)
- 第四页:拆HTC One M9(4)
前置摄像头
