探究：反激变压器峰值感量方式的三种计算分析

反激变压器通常都被应用到电路简单、转换率高的电路设计中。反激变压器在众多电路中都是研究的对象，其中尤以原边峰值电流Ip的算法为最。本文就来深度探究三种反激变压器峰值感量方式计算。

经过对资料的总结，总的来说反激变压器的原边峰值电流Ip和原边感量Lp有三种算法，本篇文章就将对这三种算法进行较为深入的讨论。

公式一对应连续式反激设计；公式二对应宝典；公式三对应网络上的资料；这三种计算方法看上去都没有问题，推算出来的Np和Ns值相差无几，但是带入相同数值时得出的结果却存在差异。

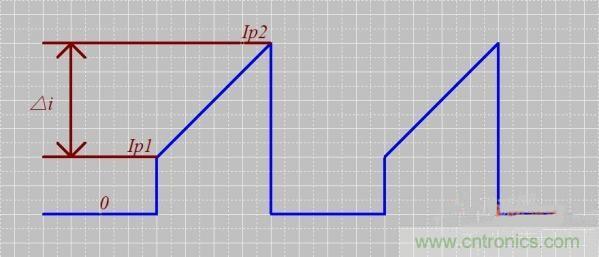

这是因为公式当中存在如下的问题：计算LP，一般是用△i;△i=峰值电流-电感直流电流;KRP的定义是纹波电流与峰值电流的比值，Ip*Krp=△i；不管是DCM模式，还是CCM模式，计算LP肯定是用△i。因为△i=V*TON/LP，就是这样定义的。

第一种、第二种公式实际上应该是个人或者芯片公司给出的资料。第三种公式是临界模式下的计算公式，而不是CCM模式。我们可以先计算出来初级的平均电流、DMAX，然后通过设置的这个比例(KRP)。分别计算出初级的峰值电流、纹波电流、有效电流、电感直流电流。

其实想要验证这三种公式是否正确并不难，只需要使用PI的软件计算出结果后将数值带入公式进行验证即可。
