拆解狂魔：一拆便知太阳能温度传感器

TX61U-IT太阳能由于数月未用功能故障，按复位按钮或者在阳光下晒都不能恢复工作。有人认为是嵌入式可充电电池由于深度放电导致无法存储电荷。拆解狂魔暴力拆解 TX61U-IT太阳能，一探究竟。

我的想法是否正确呢？一起来看看吧。TX61U-IT根本无法直接拆开。事实上，要想拆开它，外壳的防水功能势必再也无法恢复如初。不能理解为什么 La Crosse 不采用更方便打开的外壳设计(图1)。

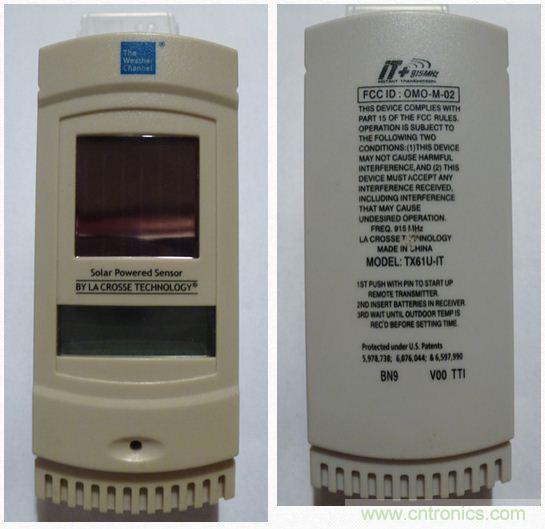

图1：拆解前TX61U-IT的正面和背面图片。

注意观察设备正面的方形太阳能电池，及其下方用以报告当前电池电压和测得的温度的基础LCD屏。

发射器与接收器之间的“IT+”无线连接在903MHz、915MHz或927MHz频段下工作，在初始配对过程中协商并选定一个特定频率，并且“开放空间”传输范围声称最大可达200英尺(61m)。以下文字摘自用户手册，所述内容可能与我的TX61U-IT发生故障的原因密切相关：

当TX61U-IT传感器的电压低于2.4V时，信号传输中断；LCD屏上显示“LO”字样，持续约2s，然后传感器进入“空闲”模式。在“空闲”模式下，LCD屏会关闭。传感器会自动检查并为内部可充电电池充电。当电池电压上升至2.5V时，LCD屏会开启，同时信号传输重新开始。若在黑暗环境下放置24h，TX61U-IT将进入“停止”模式以节省功耗。此时，LCD屏关闭，并且设备停止发送无线温度信号。如果发生这种情况，请按下TX61U-IT传感器上的复位按钮再次唤醒它。之后，如果电压高于2.4V，LCD屏会再次开启，并且恢复无线温度信号的发送。但是，如果电压低于2.4V，LCD屏上会显示“LO”字样，同时传感器将进入“空闲”模式。如果电池电压低于2.4V，请将TX61U-IT置于更加明亮的环境，为内部可充电电池充电，从而延续正常工作。

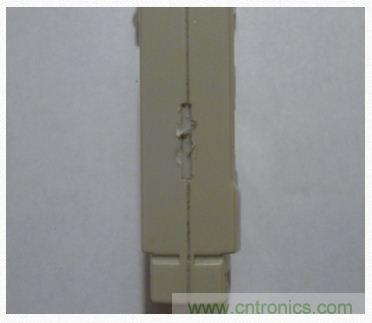

图2：机身侧面的狭缝。

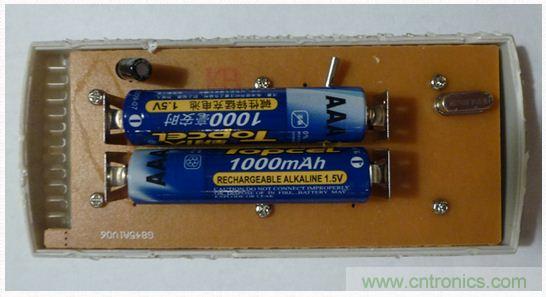

图3：两个传统的AAA可充电碱性电池。

正如前面所说，我怀疑嵌入式电池由于深度放电导致无法再次唤醒，想要打开设备内部一探究竟。也许你会认为可以通过机身侧面的狭缝直接打开(图2)。但是这个狭缝太浅(又太宽)，不适合用硬币或螺丝刀插入撬开，此外，整个外壳的接合处都用胶紧紧粘住。最终，我只能使用蛮力撬开，里面有两个传统的AAA可充电碱性电池(图3)。看到这个，我就更加疑惑：“为什么 La Crosse 不采用更方便打开的外壳设计？”撇开这个不谈，我们来看看移开电池后PCB同一面(图4)和另一面的样子(图5)。

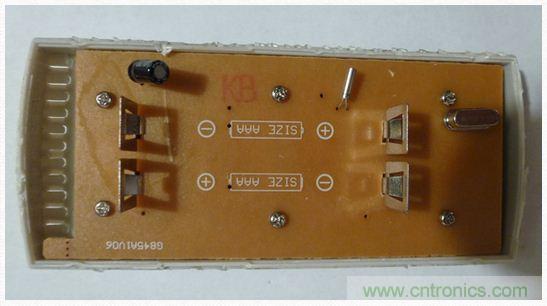

图4：移开电池后的PCB同一面。

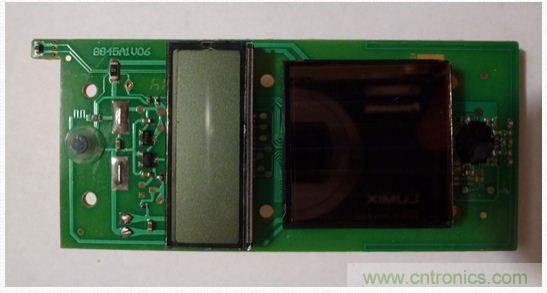

图5：移开电池后的PCB另一面。

LCD屏压接在PCB上，很容易被剥离下来。图6是太阳能电池反面图片。遗憾的是，TX61U-IT的两个“大脑”均被同样的黑色圆顶封装体环氧树脂包覆，遮盖了WS-811561-W内部各种IC的身份。

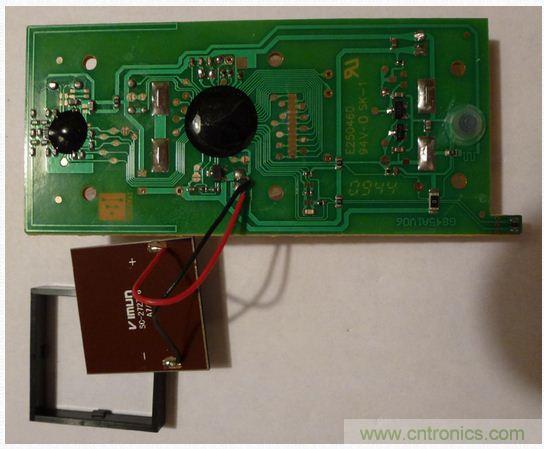

图6：太阳能电池反面。
