台式电源选购全攻略，远离被坑的结局【变压器篇】
品慧电子讯有过组装经验的朋友都知道，自己动手组装台式电脑并不困难。其中台式电源最关键，这也是多数人选择组合机的原因。上几篇文章中，提到了台式电源的整流和PFC，本文就全面讲解变压器区和后端整流方面的相关知识。
变压器区
从boost电容出来的高压直流电在主开关管的操作下被切成方波。主开关管的工作周期（占空比）由PWM芯片决定。简要介绍下“双管正激”：
变压器一次侧绕组和两个开关管S1和S2串联，S1和S2在PWM芯片的脉冲信号下同时开关，两个二极管VD1和VD2用来释放变压器储能以磁复位，并可钳位主开关管的电压，避免电压应力过高。主开关管的重要参数仍然是耐压、耐温、阻值，不再赘述。
图2变压器没有太多可说的，导线围绕磁芯进行两组缠绕，再用压敏胶带包裹绝缘，固定在骨架上。随着电源额定功率的增加，主变压器的个头也会相应增大。
图3123下一页> - 第一页：台式电源选购全攻略【变压器篇】（1）；
- 第二页：台式电源选购全攻略【变压器篇】（2）；
- 第三页：台式电源选购全攻略【变压器篇】（3）
后端整流
目前主流电源的整流方式有两种：被动式（肖特基）和同步整流。
肖特基：以发明者名字命名的器件。在完全使用肖特基整流的电源里，每路+12V，+5V，+3.3V各有一枚独立的肖特基管。如何看肖特基管的参数呢?找到型号，查阅文档，以意法半导体STPS30L60CT为例，截图如下：
表1
在Table 2里，红框表示出了耐流值30A，如果这枚管子用于一路+12V输出，那么理论最大可输出30x12=360W。看个具体的电源：
图4上图是海盗船CX430 V2的二次侧散热片及元件，左右俩纯金属片是固定散热片用的，正中一个绿点（带“天线”）是温敏电阻。灰色和黄色绝缘导热垫上的四枚元件就是肖特基管（有个在背面，露出3根引脚）。对比电源输出看一下管子是否够量：
表2
可见在整流管上，这个电源的用料是留有充分余量的。需要注意的是，如果肖特基管的耐流值非常接近电源铭牌标注的额定输出电流，那么表面上叫“没有余量”，实际上叫“不足量”，因为在电源设计里，通常触发的限流点距离额定输出标称还有一些余量。
肖特基管的设计多出现在入门-主流市场拼杀的产品中，80Plus铜牌、白牌和无牌最常见。原因如下：
表3Table 4仍然是意法半导体STPS30L60CT的表格，红框是肖特基管的压降问题，在热源结温度25°C、30A电流时最大压降为0.84V，125°C时为0.72V，换算成功率损耗即最大21.6W-25.2W，不利于电源冲击高转换效率，当然也会产生发热。
同步整流就很好的解决了上述问题，因为管子功耗很低。在各种金牌、铂金牌、钛金牌电源里经常看到同步整流管，如图5所示：
图5<上一页123下一页> - 第一页：台式电源选购全攻略【变压器篇】（1）；
- 第二页：台式电源选购全攻略【变压器篇】（2）；
- 第三页：台式电源选购全攻略【变压器篇】（3）
图5是振华金蝶750W的马甲Rosewill Capstone 750W，采用英飞凌IPP040N06N3整流管，耐压40V，耐流80A，最大阻值4.1毫欧。仍然套用之前30A的输出电流，根据功率公式P=IIR，即30x30x0.0041=3.69W，相比STPS30L60CT的最大功耗21.6W-25.2W，单颗降低了83%-85%之多。
有的电源会同时采用肖特基管整流和同步整流，混着用，说白了还是平衡效率和成本。一个典型的例子就是楼主推荐过多次的海韵G系列/ANTEC TPC系列，如图6所示：
图6既然说到了海韵G系列结构，就不妨多说两句。ANTEC刚刚发布了新的EDGE系列，JD上已有550W，全模组，999元，价格超越海韵X系列。
图7图7分别是ANTEC EDGE650，海韵G650，安钛克TP-650C。为了方便看，散热片上标注了1234。目前已知的差别是：G650/EDGE650全模组，TP-650C全原生线材。
EDGE650增加了3号散热片，应该说是加强。这三个电源都是基于海韵S12G金牌结构的产品，也许EDGE用料全面加强导致贵了一倍?从用料规格对比表上就能看出端倪。

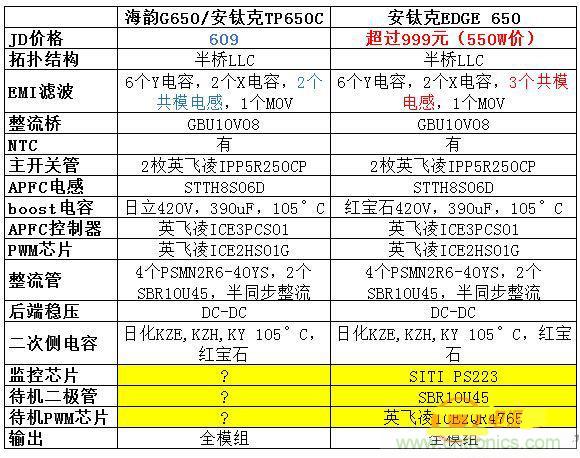

表4
其实可以看到，这两者的差别并不大，所以安钛克550W定价在999元的价格，性价比并不是非常高，原生线材版安钛克TP-550C才500元左右。所以说在组装台式电源的过程中，熟悉各个期间的用料是非常重要的，能够少花很多冤枉钱。在下一篇文章当中，小编将为大家介绍台式电源组装当中的后端稳压问题。
