专家教你如何计算一个继电器保护电路？

继电器保护电路大家熟悉吗？一般从事电路设计的工程师都会遇见电路保护的设计，但是如何去计算一个电路保护呢？恐怕不是很多人知道，这里一位高人专门来教大家如何计算一个继电器保护电路？

谈了很多定性的东西，现在做一个例子介绍一下，如何计算放电的能量。

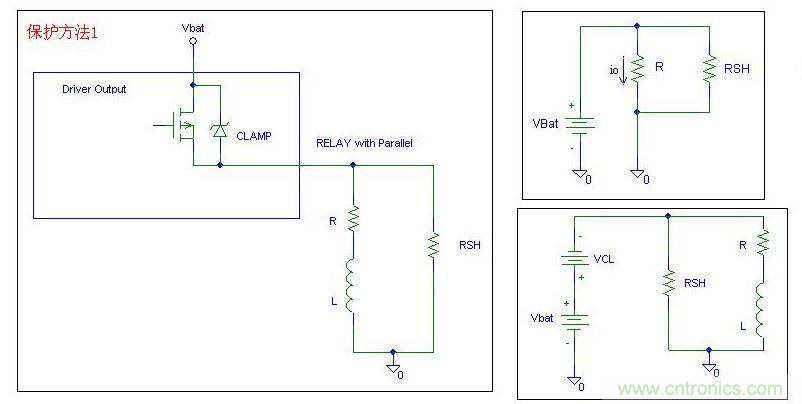

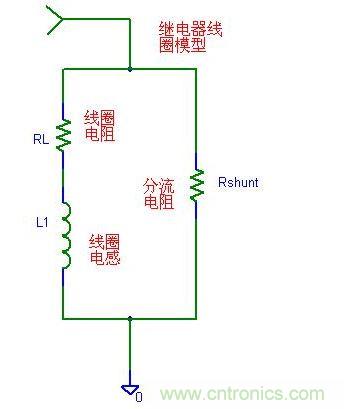

这里shunt电阻不一定是有的，不过可以先考虑。保护方法1

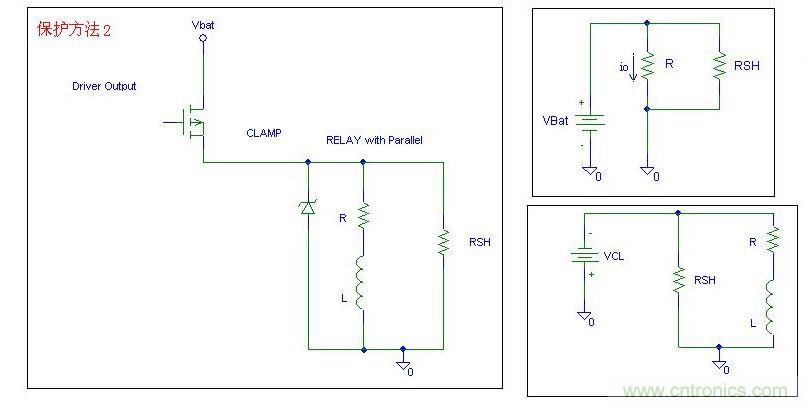

保护方法2

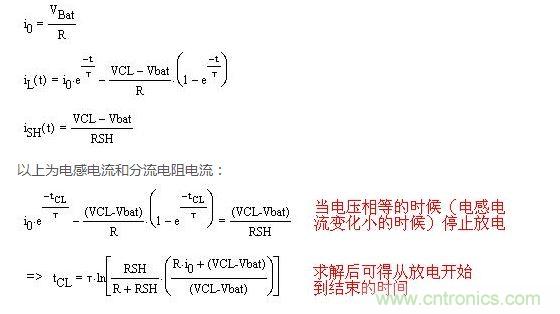

计算保护方法1：用拉普拉斯变换或者一阶放电公式都可以用来求：

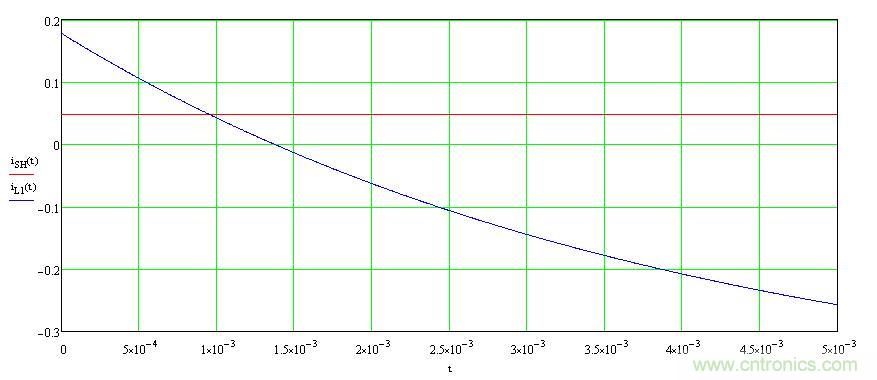

从图上也可以看出时间。

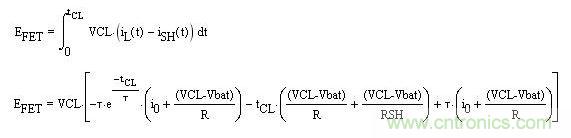

把这个能量和Zener管子最大能承受的能量比较可以得到一个结果。补偿方法2同样分析。如果没有shunt电阻，终止条件为电感电压-电阻电压=zener的电压。
