神奇充电器DIY：只需"抖腿"就可给智能手机充电

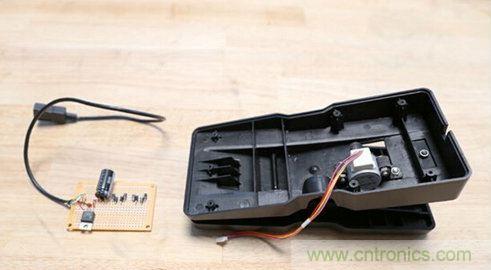

品慧电子讯是不是被很多人骂“抖腿”的这个坏习惯，其实“抖腿”不是什么坏事情的，有没有想过“抖腿”可以转换成有用的能量？很神奇的想法吧，很简单只需要这么一个装置就可以的，小编就教大家DIY这么个充电器，为我们生活中的所有USB设备提供安全、清洁的能源。相信很多朋友都有抖腿的习惯，这在人们眼里并不雅观，但是任何事情都会有两面性，如果可以充分利用抖腿时产生的动能，进而让它转化为电能为我们的手机等设备充电，那不就可以做到了所谓的物尽其用。为此，我特地制作了这个装置，利用我们不由自主的抖腿习惯，将其转换成有用的能量，利用这个装置，可以为我们生活中的所有USB设备提供安全、清洁的能源。 1、准备材料
12345678910111213下一页> - 第一页：奇思妙想的DIY充电（1）
- 第二页：奇思妙想的DIY充电（2）
- 第三页：奇思妙想的DIY充电（3）
- 第四页：奇思妙想的DIY充电（4）
- 第五页：奇思妙想的DIY充电（5）
- 第六页：奇思妙想的DIY充电（6）
- 第七页：奇思妙想的DIY充电（7）
- 第八页：奇思妙想的DIY充电（8）
- 第九页：奇思妙想的DIY充电（9）
- 第十页：奇思妙想的DIY充电（10）
- 第十一页：奇思妙想的DIY充电（11）
- 第十二页：奇思妙想的DIY充电（12）
- 第十三页：奇思妙想的DIY充电（13）

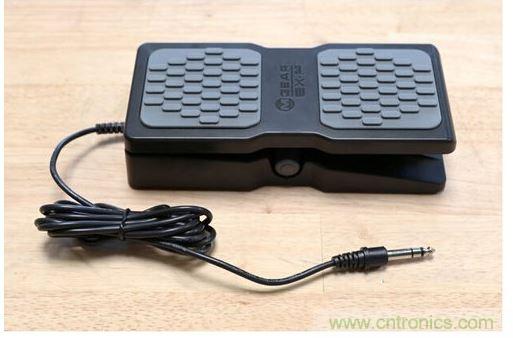

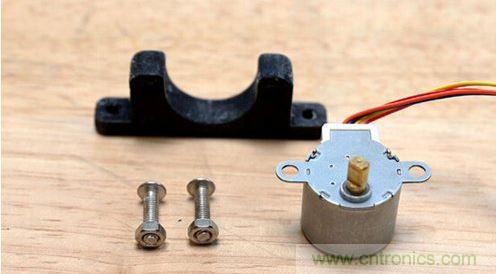

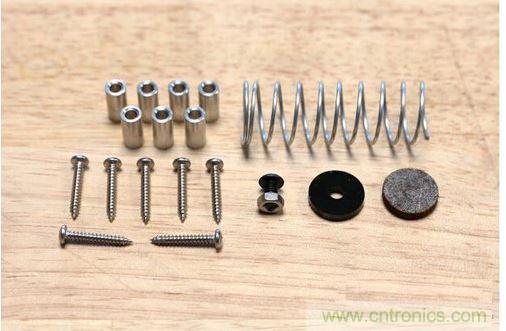

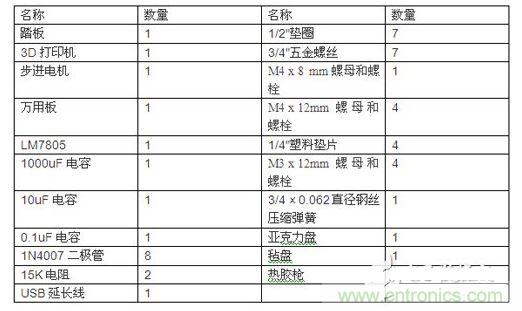

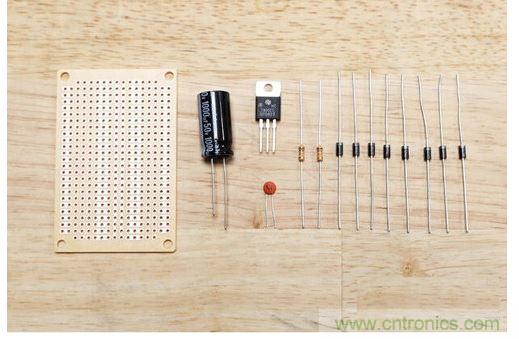

材料如下：

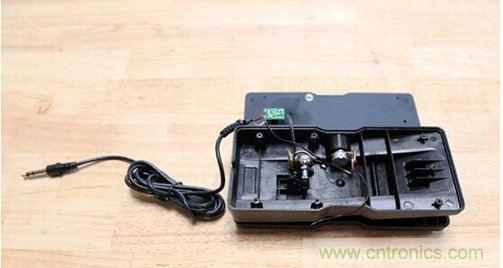

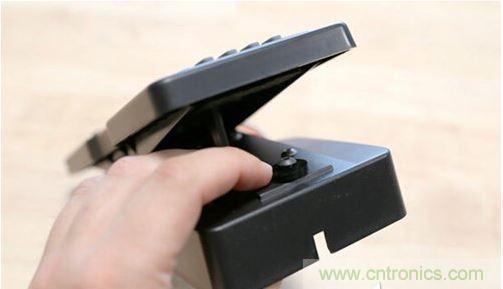

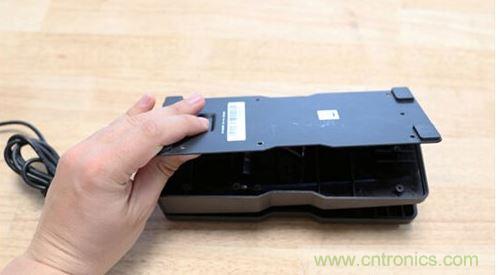

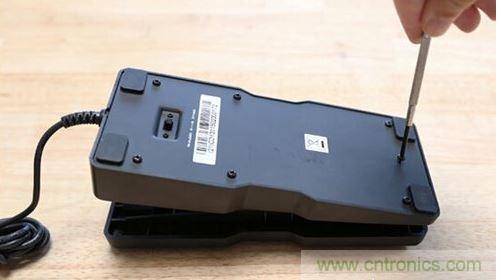

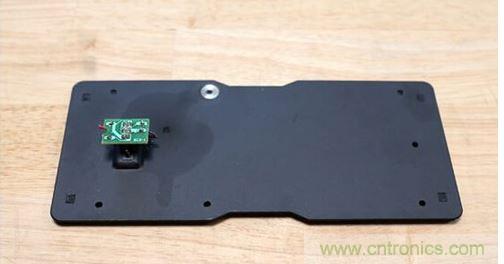

2、打开踏板 拆掉踏板底部螺丝并打开踏板。
<上一页12345678910111213下一页> - 第一页：奇思妙想的DIY充电（1）
- 第二页：奇思妙想的DIY充电（2）
- 第三页：奇思妙想的DIY充电（3）
- 第四页：奇思妙想的DIY充电（4）
- 第五页：奇思妙想的DIY充电（5）
- 第六页：奇思妙想的DIY充电（6）
- 第七页：奇思妙想的DIY充电（7）
- 第八页：奇思妙想的DIY充电（8）
- 第九页：奇思妙想的DIY充电（9）
- 第十页：奇思妙想的DIY充电（10）
- 第十一页：奇思妙想的DIY充电（11）
- 第十二页：奇思妙想的DIY充电（12）
- 第十三页：奇思妙想的DIY充电（13）

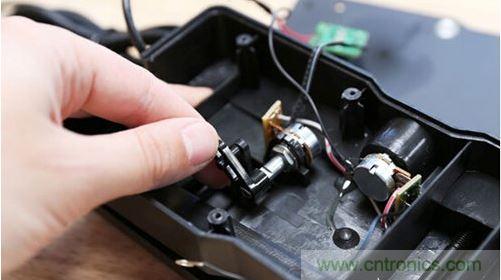

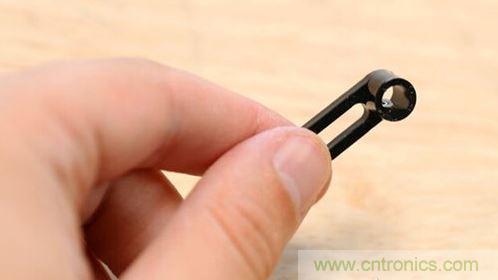

3、卸下拉杆 把踏板里面电位器轴上的杠杆臂拆掉。

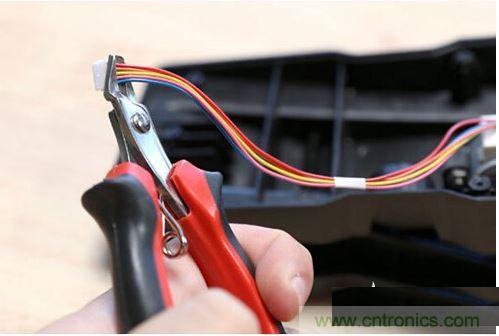

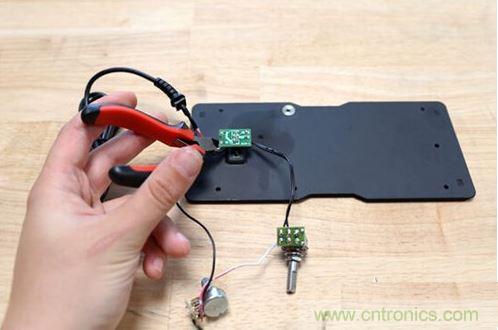

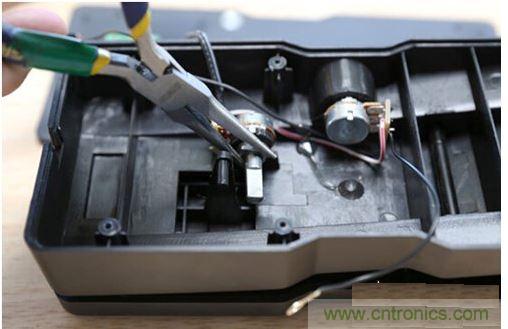

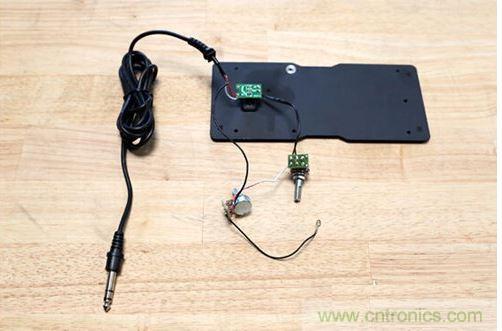

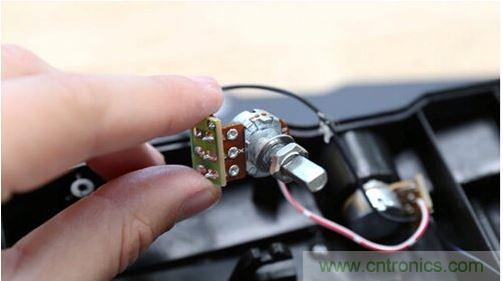

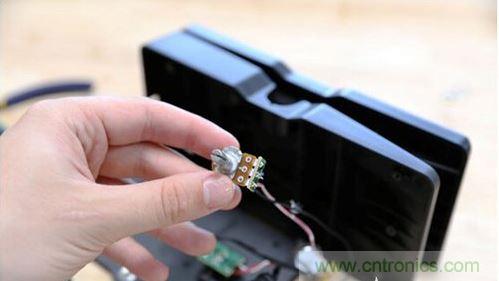

4、拆下所有电路 从踏板里面拆下电位器，剪掉所有的电路元件。
<上一页12345678910111213下一页> - 第一页：奇思妙想的DIY充电（1）
- 第二页：奇思妙想的DIY充电（2）
- 第三页：奇思妙想的DIY充电（3）
- 第四页：奇思妙想的DIY充电（4）
- 第五页：奇思妙想的DIY充电（5）
- 第六页：奇思妙想的DIY充电（6）
- 第七页：奇思妙想的DIY充电（7）
- 第八页：奇思妙想的DIY充电（8）
- 第九页：奇思妙想的DIY充电（9）
- 第十页：奇思妙想的DIY充电（10）
- 第十一页：奇思妙想的DIY充电（11）
- 第十二页：奇思妙想的DIY充电（12）
- 第十三页：奇思妙想的DIY充电（13）
<上一页12345678910111213下一页> - 第一页：奇思妙想的DIY充电（1）
- 第二页：奇思妙想的DIY充电（2）
- 第三页：奇思妙想的DIY充电（3）
- 第四页：奇思妙想的DIY充电（4）
- 第五页：奇思妙想的DIY充电（5）
- 第六页：奇思妙想的DIY充电（6）
- 第七页：奇思妙想的DIY充电（7）
- 第八页：奇思妙想的DIY充电（8）
- 第九页：奇思妙想的DIY充电（9）
- 第十页：奇思妙想的DIY充电（10）
- 第十一页：奇思妙想的DIY充电（11）
- 第十二页：奇思妙想的DIY充电（12）
- 第十三页：奇思妙想的DIY充电（13）

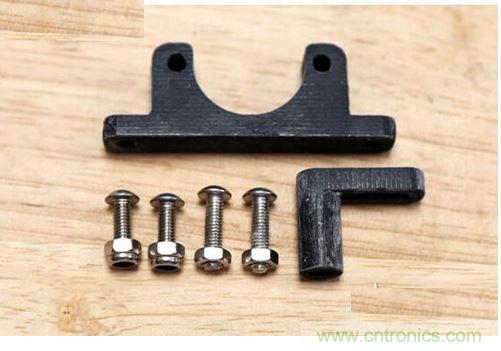

5、3D打印 3D打印机用3D模型打印了电机安装支架和杠杆臂。

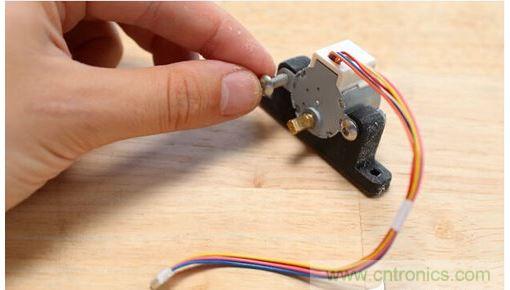

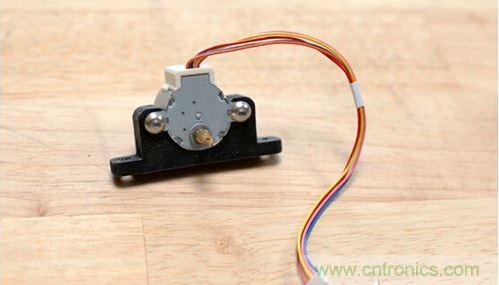

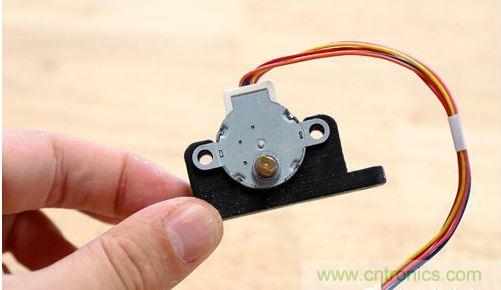

6、固定电机 电机使用12毫米螺母和螺栓固定在电机支架上。
<上一页12345678910111213下一页> - 第一页：奇思妙想的DIY充电（1）
- 第二页：奇思妙想的DIY充电（2）
- 第三页：奇思妙想的DIY充电（3）
- 第四页：奇思妙想的DIY充电（4）
- 第五页：奇思妙想的DIY充电（5）
- 第六页：奇思妙想的DIY充电（6）
- 第七页：奇思妙想的DIY充电（7）
- 第八页：奇思妙想的DIY充电（8）
- 第九页：奇思妙想的DIY充电（9）
- 第十页：奇思妙想的DIY充电（10）
- 第十一页：奇思妙想的DIY充电（11）
- 第十二页：奇思妙想的DIY充电（12）
- 第十三页：奇思妙想的DIY充电（13）

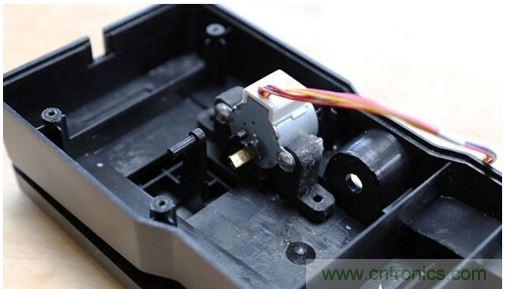

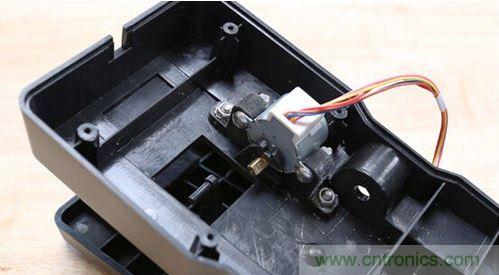

7、安装电机 在电位计和杠杆臂被安装之前将电机安装在踏板里面。

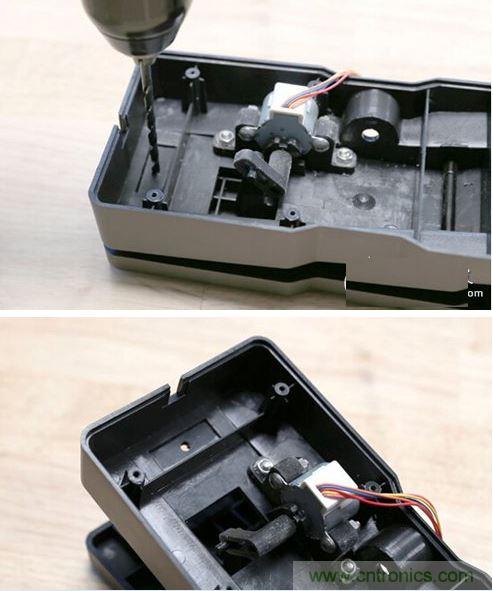

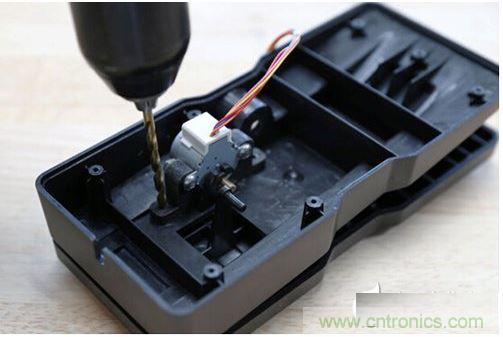

8、钻孔 依照支架的安装孔在踏板上钻两个3/16的孔，但要小心不要钻到足垫。
<上一页12345678910111213下一页> - 第一页：奇思妙想的DIY充电（1）
- 第二页：奇思妙想的DIY充电（2）
- 第三页：奇思妙想的DIY充电（3）
- 第四页：奇思妙想的DIY充电（4）
- 第五页：奇思妙想的DIY充电（5）
- 第六页：奇思妙想的DIY充电（6）
- 第七页：奇思妙想的DIY充电（7）
- 第八页：奇思妙想的DIY充电（8）
- 第九页：奇思妙想的DIY充电（9）
- 第十页：奇思妙想的DIY充电（10）
- 第十一页：奇思妙想的DIY充电（11）
- 第十二页：奇思妙想的DIY充电（12）
- 第十三页：奇思妙想的DIY充电（13）
9、安装 使用12mm的螺母和螺栓将电机固定在踏板上。
10、连接杆 将杠杆臂套在电机轴上。

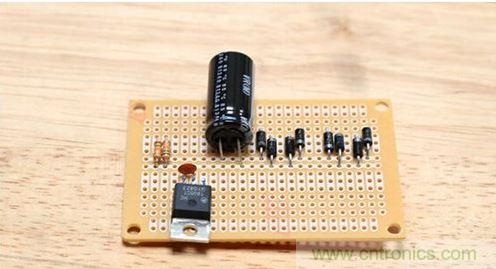

11、电源电路 按电路图搭建功率调节电路
<上一页12345678910111213下一页> - 第一页：奇思妙想的DIY充电（1）
- 第二页：奇思妙想的DIY充电（2）
- 第三页：奇思妙想的DIY充电（3）
- 第四页：奇思妙想的DIY充电（4）
- 第五页：奇思妙想的DIY充电（5）
- 第六页：奇思妙想的DIY充电（6）
- 第七页：奇思妙想的DIY充电（7）
- 第八页：奇思妙想的DIY充电（8）
- 第九页：奇思妙想的DIY充电（9）
- 第十页：奇思妙想的DIY充电（10）
- 第十一页：奇思妙想的DIY充电（11）
- 第十二页：奇思妙想的DIY充电（12）
- 第十三页：奇思妙想的DIY充电（13）

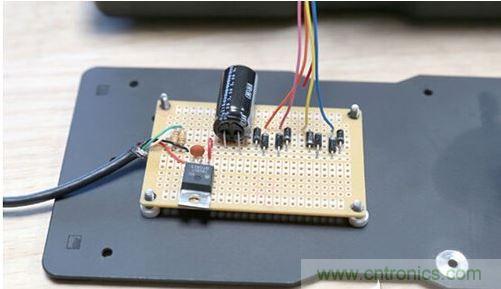

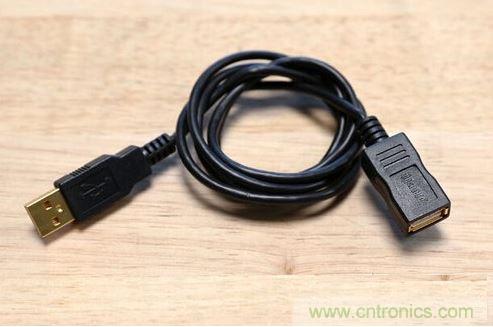

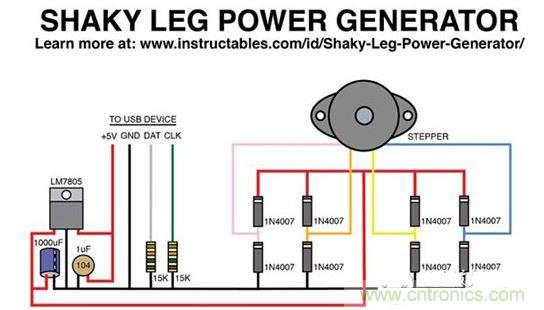

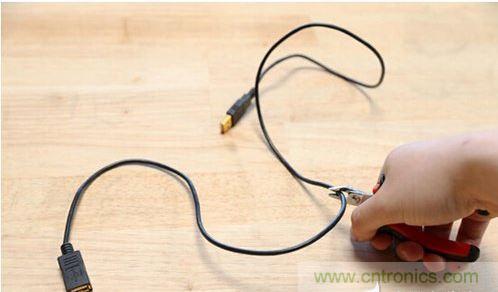

这个电路有两个桥式整流器，其中一个连接电机的线圈。1000UF电容器用于存储并过滤产生的电能，以便生成一个平滑的电信号。然后再通过LM7805(＄0.2053)转换成稳定的5V电压。而10uF和0.1uF的电容则是为了进一步对电信号进行滤波。 两个电阻则是为了拉低数字和时钟线，当用USB2.0设备进行充电时。没有这些，你的设备可能无法充电。12、剪断电线缆 将USB电缆剪掉一半，然后把四根线剥露出来。

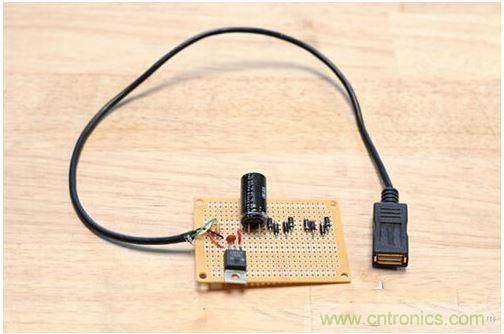

13、连接USB电缆 按照电路图将USB电缆连接到电路板上。
<上一页12345678910111213下一页> - 第一页：奇思妙想的DIY充电（1）
- 第二页：奇思妙想的DIY充电（2）
- 第三页：奇思妙想的DIY充电（3）
- 第四页：奇思妙想的DIY充电（4）
- 第五页：奇思妙想的DIY充电（5）
- 第六页：奇思妙想的DIY充电（6）
- 第七页：奇思妙想的DIY充电（7）
- 第八页：奇思妙想的DIY充电（8）
- 第九页：奇思妙想的DIY充电（9）
- 第十页：奇思妙想的DIY充电（10）
- 第十一页：奇思妙想的DIY充电（11）
- 第十二页：奇思妙想的DIY充电（12）
- 第十三页：奇思妙想的DIY充电（13）

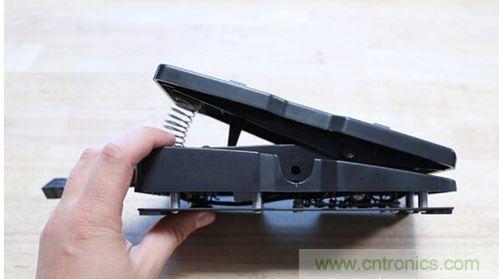

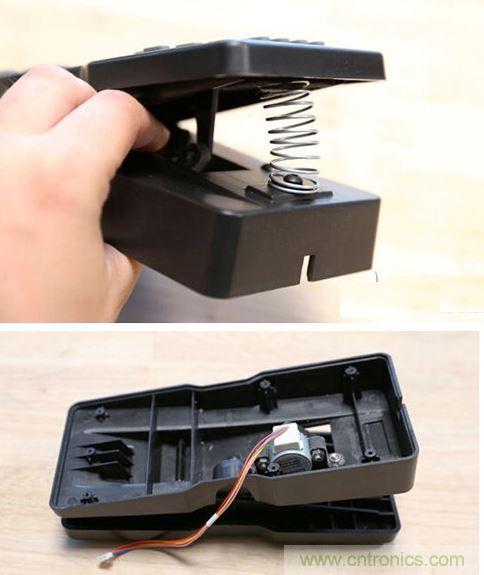

14、安装弹簧
<上一页12345678910111213下一页> - 第一页：奇思妙想的DIY充电（1）
- 第二页：奇思妙想的DIY充电（2）
- 第三页：奇思妙想的DIY充电（3）
- 第四页：奇思妙想的DIY充电（4）
- 第五页：奇思妙想的DIY充电（5）
- 第六页：奇思妙想的DIY充电（6）
- 第七页：奇思妙想的DIY充电（7）
- 第八页：奇思妙想的DIY充电（8）
- 第九页：奇思妙想的DIY充电（9）
- 第十页：奇思妙想的DIY充电（10）
- 第十一页：奇思妙想的DIY充电（11）
- 第十二页：奇思妙想的DIY充电（12）
- 第十三页：奇思妙想的DIY充电（13）

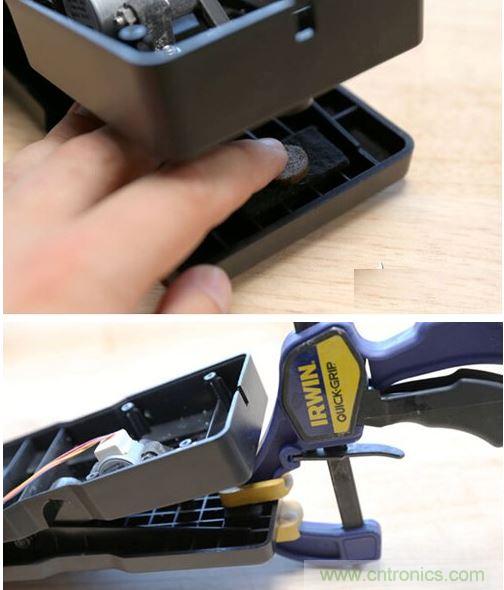

在塑料连接板的中心钻一个一个3 / 16“的孔，8毫米螺母和螺栓的顶部是圆盘垫。塑料板的正反都有圆盘垫，一旦胶水变干，就将弹簧固定在圆盘上，用于连接两个踏板。<上一页12345678910111213下一页> - 第一页：奇思妙想的DIY充电（1）
- 第二页：奇思妙想的DIY充电（2）
- 第三页：奇思妙想的DIY充电（3）
- 第四页：奇思妙想的DIY充电（4）
- 第五页：奇思妙想的DIY充电（5）
- 第六页：奇思妙想的DIY充电（6）
- 第七页：奇思妙想的DIY充电（7）
- 第八页：奇思妙想的DIY充电（8）
- 第九页：奇思妙想的DIY充电（9）
- 第十页：奇思妙想的DIY充电（10）
- 第十一页：奇思妙想的DIY充电（11）
- 第十二页：奇思妙想的DIY充电（12）
- 第十三页：奇思妙想的DIY充电（13）
<上一页12345678910111213下一页> - 第一页：奇思妙想的DIY充电（1）
- 第二页：奇思妙想的DIY充电（2）
- 第三页：奇思妙想的DIY充电（3）
- 第四页：奇思妙想的DIY充电（4）
- 第五页：奇思妙想的DIY充电（5）
- 第六页：奇思妙想的DIY充电（6）
- 第七页：奇思妙想的DIY充电（7）
- 第八页：奇思妙想的DIY充电（8）
- 第九页：奇思妙想的DIY充电（9）
- 第十页：奇思妙想的DIY充电（10）
- 第十一页：奇思妙想的DIY充电（11）
- 第十二页：奇思妙想的DIY充电（12）
- 第十三页：奇思妙想的DIY充电（13）

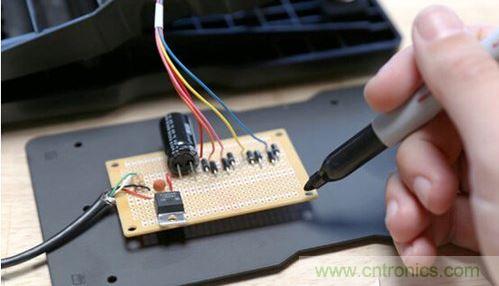

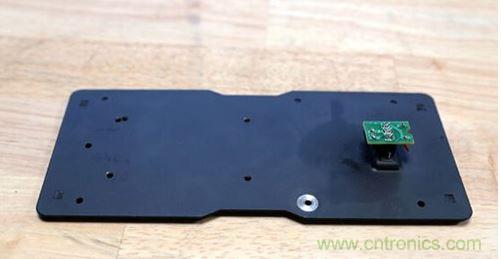

16、踏板钻孔 将电路板放在踏板的底板上，标记每个安装孔，然后用1/8’’钻头钻孔。

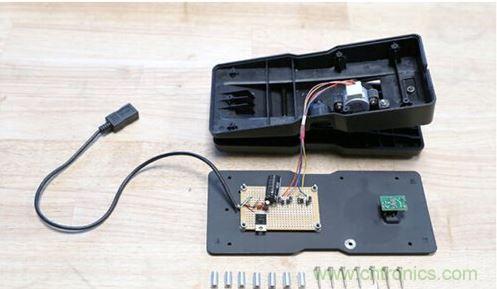

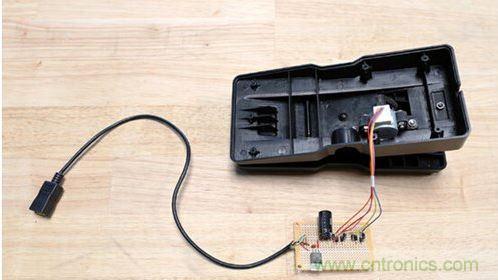

17、固定电路板

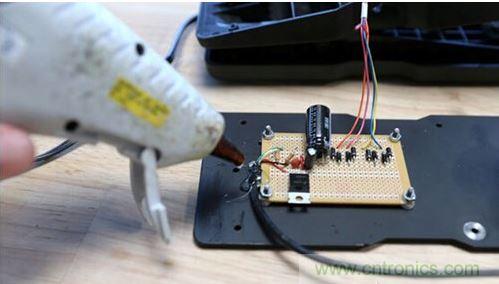

使用1/4’’的垫片和M3×12毫米的螺母和螺栓将电路板安装在底板上，然后用热胶枪将连接到电路板的USB电缆固定在底板上，以免导线折断。<上一页12345678910111213下一页> - 第一页：奇思妙想的DIY充电（1）
- 第二页：奇思妙想的DIY充电（2）
- 第三页：奇思妙想的DIY充电（3）
- 第四页：奇思妙想的DIY充电（4）
- 第五页：奇思妙想的DIY充电（5）
- 第六页：奇思妙想的DIY充电（6）
- 第七页：奇思妙想的DIY充电（7）
- 第八页：奇思妙想的DIY充电（8）
- 第九页：奇思妙想的DIY充电（9）
- 第十页：奇思妙想的DIY充电（10）
- 第十一页：奇思妙想的DIY充电（11）
- 第十二页：奇思妙想的DIY充电（12）
- 第十三页：奇思妙想的DIY充电（13）

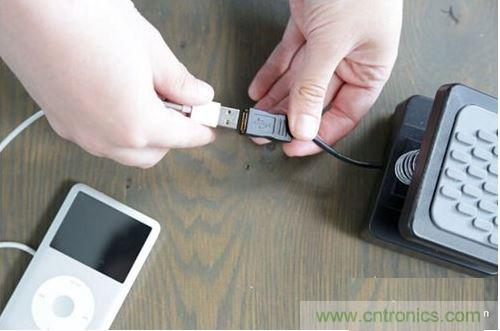

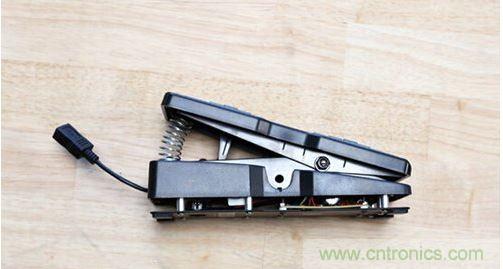

19、使用
插上设备，开始充电。不要指望这个设备能够快速充满电。这是一个缓慢而又不断积累的充电过程。<上一页12345678910111213 - 第一页：奇思妙想的DIY充电（1）
