友情提示：用示波器进行测量的一些好习惯

对于电子工程师来说，是不可缺少的设备。在电路设计过程中，示波器的使用非常频繁。所以很多电子工程师都说示波器是左右手。那么在使用示波器时，我们都应该注意哪些事项呢？又该养成什么习惯才能正确使用示波器?

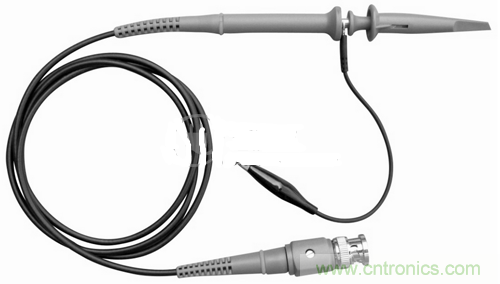

我们所了解的的示波器探头上有一个×1档和×10档选择的小开关。当我们选择×1档时，信号是没经衰减进入示波器的。而选择×10档时，信号是经过衰减到1/10再到示波器的。因此，当使用示波器的×10档时，应该将示波器上的读数扩大10倍(有些示波器，在示波器端可选择×10档，以配合探头使用，这样在示波器端也设置为×10档后，直接读数即可)。当我们要测量较高电压时，就可以利用探头的×10档功能，将较高电压衰减后进入示波器。

另外，×10档的输入阻抗比×1档要高得多，所以在测试驱动能力较弱的信号波形时，把探头打到×10档可更好的测量。但要注意，在不甚明确信号电压高低时，也应当先用×10档测一下，确认电压不是过高后再选用正确有量程档测量，养成这样的习惯是很有必要的，不然，哪天万一因为这样损坏了示波器，要后悔就来不及了。

经常有人提问为什么用示波器看不到晶振引脚上的波形？一个可能的原因就是因为使用的是探头的×1档，这时相当于一个很重的负载(一个示波器探头使用×1档具有上百pF的电容)并联在晶振电路中，导致电路停振了。正确的方法应该是使用探头的×10档。这是使用中应当注意的，即或不停振，也有可能因过度改变振荡条件而看不到真实的波形了。
