电路分享:CMOS型单片机时钟设计电路图
本文为大家带来的是一款保存BIOS硬件配置CMOS型单片机时钟电路设计图,电路设计虽然简单却是大家用的计算机里不可缺少的部分,有兴趣的可以看看,学习下。
在计算机领域,CMOS常指保存计算机基本启动信息(如日期、时间、启动设置等)的芯片。有时人们会把CMOS和BIOS混称,其实CMOS是主板上的一块可读写的RAM芯片,是用来保存BIOS的硬件配置和用户对某些参数的设定。CMOS是电压控制的一种放大器件。是组成CMOS数字集成电路的基本单元。MCS-51内部都有一个反相放大器,XTAL1、XTAL2分别为反相放大器输入和输出端,外接定时反馈元件以后就组成振荡器,产生时钟送至单片机内部的各个部件。AT89C51是属于CMOS8位微处理器,它的时钟电路在结构上有别于NMOS型的单片机。

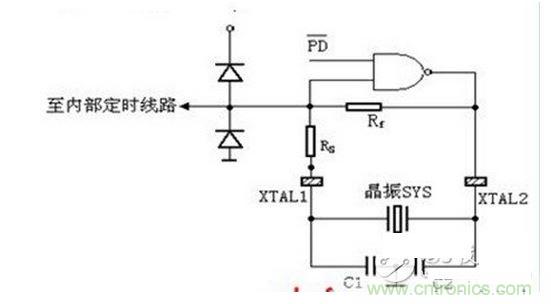

CMOS型单片机时钟电路图
