情人节送啥不如送爱心，DIY“心”型灯去抱美人归
马上就2月14日情人节了，工程师屌丝们是不是还在为选什么礼物头疼呢？别急，小编来为你出谋划策，什么礼物都比不上自己动手的来得有诚意是不是。送什么都比不上送上自己的心来的温馨哦！那就自己动手做一颗爱心送给亲爱的她吧！PS：之前本站有这样的DIY，但是有所不同这里有原理图，想自由发挥的童鞋可以自己照着原理图自由发挥。当然想要更详细的过程操作的小白工程师可以参考下面这篇文章：三八节将至！DIY心形LED流水灯！你们懂的
很多电子爱好者对DIY的兴趣非常浓厚，但若能借此俘获他人之心，岂不妙哉......马上就到2月14了，除了无人机可以表白，自己动手做个“爱心”LED流水灯也是满满心意。
DIY酷炫的“心”型的LED灯1）
“心”原理图

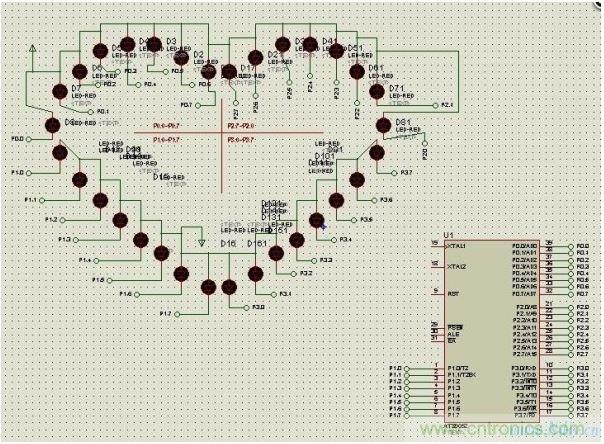

图 1 “心”型LED灯原理图说明：“心”型LED灯共用了32个灯，刚好接完MCU的P0,P1,P2,P3共32个端口。注意：全部的LED灯正极分别连接100欧左右电阻后，并连VCC，负极分别连接32个端口即可。

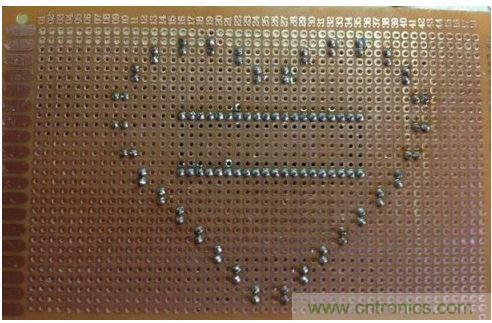

图 2 “心”型LED 焊接布局图
说明：焊接前，先将全部的LED灯布局好后，看看效果，然后先焊接单片机最小系统，后焊接LED灯。

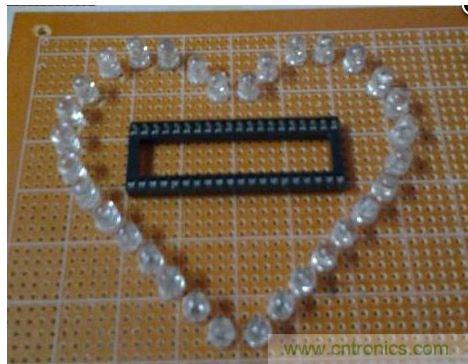

图 3 “心”型LED 焊接正面布局图

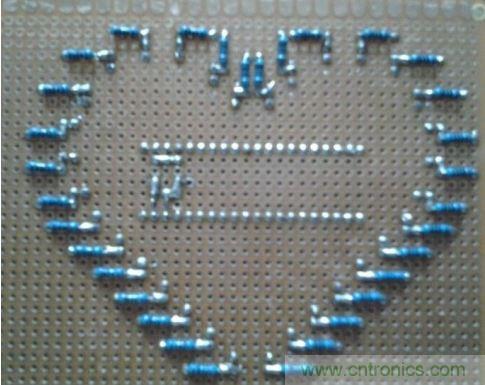

图 4 “心”型LED 焊接电阻图说明：本人用直插电阻直接在万能板背面焊接，同时晶振和瓷片电路都焊接于单片机插座内，同时本人用的LED灯为红，黄，兰，绿相互焊接！

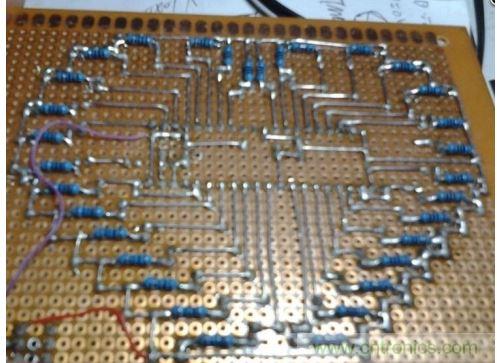

图 5 “心”型LED 焊接背面完成图说明：LED灯负极全用焊锡丝连接到单片机端口，建议初焊者用导线连，因为对于初焊者，焊锡丝非常不好连接，而且漂亮！焊接时注意：焊接完电阻后，千万要布好局后才焊接负极连接MCU端口，毕竟我们要追求完美的“心”呀！再说了，焊接好了，正面为“心”型，背面也是完美的“心”型，才能算真心，才算浪漫呀！

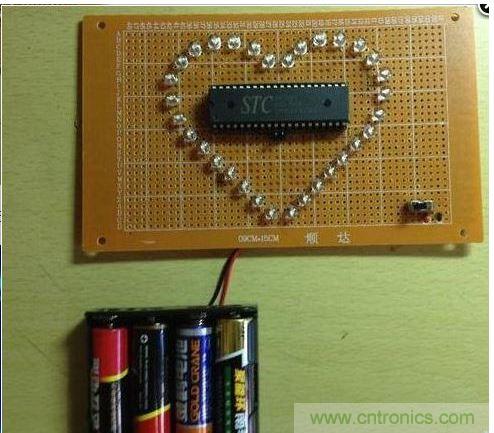

图 6 “心”型LED 焊接正面完成图
说明：电源由4个5号电池提供，焊接时，千万别焊反正负极，要不然MCU芯片就被烧了！

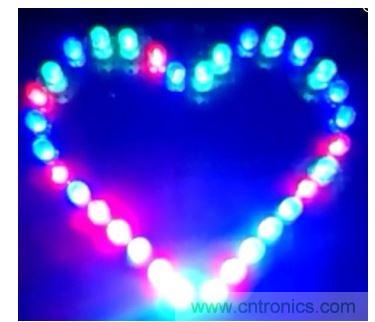

图 7 “心”型LED 灯效果图
图 8 “心”型LED 灯效果图
