电路分享：LED发光显示检测电路设计

本文介绍的是一款可以在解决一些物理演示实验中的难题起较大作用的LED发光显示的检测电路。该电路设置了3个量程挡位可供选择，并有二极管过载保护功能，感兴趣的可以看看。

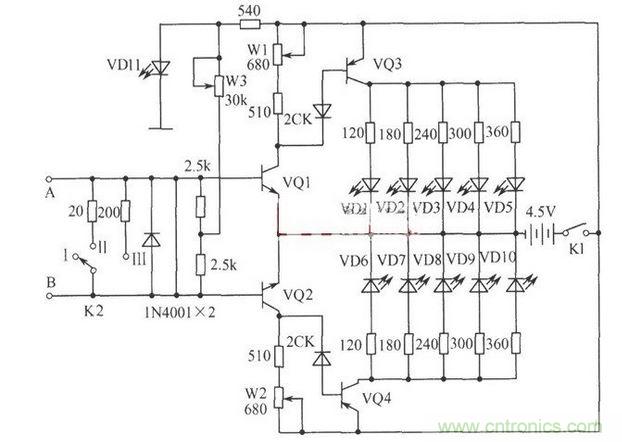

如下图所示，电路中的A、B为待测电流输入端。晶体管 VQ1、VQ3与VQ2、VQ4分别组成两侧的共发射极直耦式直流放大器，发光二极管VD1~VD5和VD6~VD10作为两个方向电流的显示元器件。当被测电流从输入端A流向B时，晶体管VQ2基极电位降低，工作电流下降，继而VQ4随之截止，发光二极管VD6~VD10无工作电流都不发光。而这时 VQ1基极电位升高，使VQ1、VQ3处于放大状态，有足够的电流流过VQ3的集电极，发光二极管VD1~VD5导电发光显示。发光二极管的亮度和发光的个数与输入端流人的电流近似成比例。即输入电流小时，发光二极管发光的个数少且亮度也小；输入电流大时，显示发光的二极管的个数多且亮度大。输入电流从小到大变化时，发光次序为VD1，VD2~VD5，而且亮度对应地由小变大；输入电流从大到小变化时，发光二极管的亮度相应变暗直到熄灭，次序为 VD5，VD4~VD1，比较生动、直观。当输入电流B流向A时，晶体管VQ1、VQ3的工作电流下降，发光二极管VD1~VD5不发光，而VQ3、 VQ4处于放大状态，发光二极管VD6~VD10发光显示，其过程与前述过程相同。通过VQ1、VQ3、VD1~VD6与VQ2、VQ4、 VD6~VD10这两侧对应地工作，鲜明地显示出被测电流的大小和方向。为满足演示实验需要，还设置了3个量程挡位可供选择，并有二极管过载保护。
