拆解分析：为何仿品iPhone充电器和数据线充不上电

买到假货估计很多人都有这样的经历，比如说iPhone的手机充电器和数据线买到假的充不上电，这是为什么呢？本文结合一位同行的经验对买到的假充电器进行了拆解测试，大伙来看看充不上电原因何在？

我乘火车从波士顿到纽约。一坐上火车，我就在背包中找充电器。当我发现iPad、iPhone和三星手机的充电器都落在家里时，立刻慌张起来。我妻子也有一部三星手机，与我的三星手机使用的是同款micro-USB连接器，所以我可以用她的充电器给自己的三星手机充电，但是苹果产品怎么办？我当时还安慰自己：“没关系，待会儿我可以去曼哈顿市中心，第七大道上每个街区都会有电子商店。”但后来我知道我错了，我是不可能从这里的任何一家商店买到正版苹果充电器和数据线的。根据经验，我也非常清楚使用假冒苹果数据线会带来怎样的问题。但是，这个周末我真的非常需要一个充电器和数据线。这能有多糟糕呢？糟糕透了。逛了三家商店后，我意识到他们卖的都是同样的仿制数据线和充电器，唯一的不同之处就是价格。其中一家商店卖的iPhone4充电器标价40美元，但是我已经在其他商店看到同样的更加便宜的仿品。当我准备离开的时候，售货员说：“如果支付现金的话，可以打五折，怎么样？”这在纽约很常见，商店常常会给使用现金购物的客户一个大大的折扣，因为现金买卖可以帮助店家逃避销售税。这样一来，他们不仅省下了信用卡费，而且现金可以直接进入腰包，达到避税的目的。由于知道充电器和数据线肯定不是正品，因此我坚持用iPad对它们进行测试。当我将充电器和数据线连接到iPad时，我看到iPad显示开始充电了。所以，至少我有充电器可用了，或者说我以为我有。一到酒店，我就立刻开始给iPhone充电。但是，电充不进去，iPad也同样如此。我猜想可能是插座没电，于是又换了另外一个，但仍然充不了电。不巧的是，我妻子的充电器是集成式装置，因此我没法将数据线插入USB端口来检测是充电器有问题还是数据线有问题。没办法，为了节省电量，我只好将iPhone和iPad关机了。第二天，我们拜访了一些朋友。在朋友那儿，我发现仿制的充电器有问题，但是我清楚地记得在商店里看到iPad充上电了。仔细检查后，我在这个充电器上发现了一些轻微的刮痕。它可能是返修的产品，又重新售出给我了。我又看了看数据线，注意到USB端根本没有应力消除装置。数据线套管很容易就会滑进去，而原装数据线的套管应该是非常紧的。我决定以后在这个数据线线上绕一些绝缘带，从而给数据线一些应力消除保护。30引脚的连结相对于正品苹果连接器来说算是紧配合。因此，我用朋友的充电器给iPhone和iPad充满电，当天晚上又关了机，这样就可以省下足够的电量在第二天回家的火车上使用。回到家后，我使用仿品数据线将iPad连接到了电脑上，想试试看这样能否给iPad充电，以及能否同步iPad。没想到接下来的事情让我大吃一惊。使用Windows Explorer，我找到了我的照片。几秒钟之后，其中一个相册中的缩略图变成了硬盘图标，见图1。

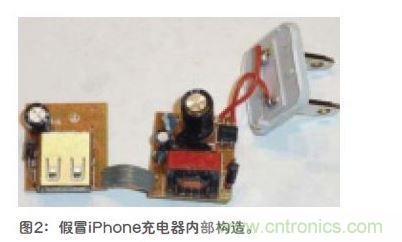

为避免不小心使用假冒的iPhone充电器，我用记号笔在盒子上标注了“NYC”。我决定拆开这个假冒的充电器，看看里面的构造。我敢说，这是一个让人大跌眼镜的过程。打开外壳需要一把X-Acto刻刀，这是我父亲最喜欢的工具之一。图2显示了假冒充电器的电子构造。其中包括两块印刷电路板，一块为主电源电路板；另一块为USB连接器电路板，上面带有一只跨接在USB+5V脚和返回脚之间的470μF电解电容。

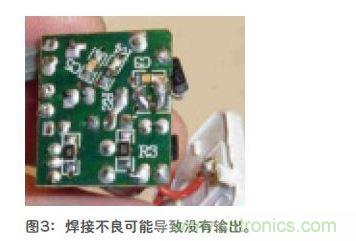

环顾一下，我发现了好几处焊接不良的地方，还有至少两处连接断裂的地方。图3显示了主电路板的底面构造，可以明显看到焊接和器件插入不良的状况。

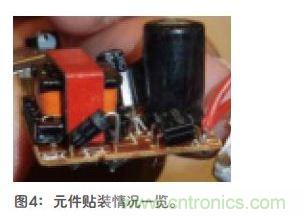

图4显示了更多器件插入不良的状况。图中四脚器件可能是一个滤波器或电路保护器件。它跨接在交流干线的两端，且输出侧标有正负号指示。

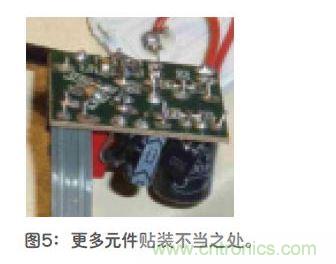

从图5可以看到一处接触不良的地方。按理来说，我应该用电烙铁来修复焊接不良的地方，对吗？我原本也是这么想的。因此，我修复了接触不良的地方，并将其连接上了交流电源。

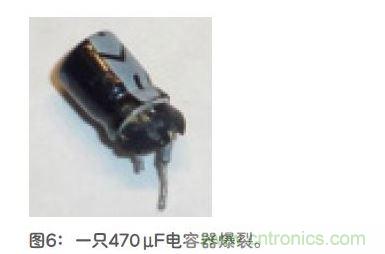

接着我用仪表检测输出电压。在继续阅读下文之前，请回头看一下图2。你是否注意到最左边那个紧邻USB连接器的470μF电容器？我的手指擦过这个电容器，觉得很烫。然后我听到呼的一声，发现电容器爆裂开来，封装的底端飞弹出去，见图6。

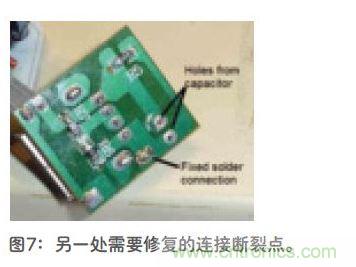

但是后来，我注意到连接器电路板上还有另一处连接断裂的地方(图7)，于是我把这里也修复了。出于好玩的心理，我测量了空载情况下的输出电压为5.2V。想想看吧。

然后我鼓起勇气把我的iPhone连接到这个USB连接器上，但仍然充不上电。下次我会去一家正品电子元器件店里购买一个470μF的电容器，然后再试试。你是否曾经尝试过修复手机充电器？你的经历又是怎样的呢？
