三个关键点帮你理解运算放大器的典型值
从事电源设计的朋友肯定都接触过运算放大器，在运算放大器的说明书当中，有些参数的标注让人看着并不那么明确其含义。比如有些参数并不能用最大或者最小来进行规范。所以有时不得不依靠规范表或者典型性能图标中的典型值来作为参考，那“典型值”的含义是什么，其范围又是多大呢？要想回答这个问题并不容易，它取决于具体的规范。下面，我们对容易引起疑问的3个特性进行逐一说明：
带宽

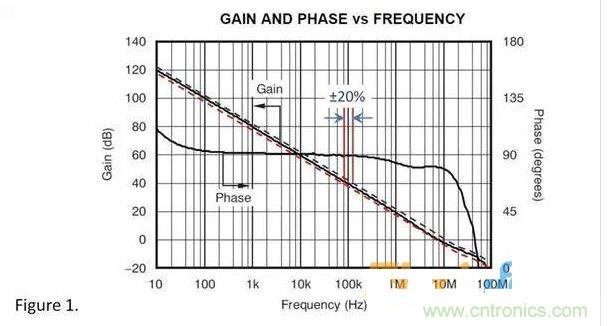

图1运算放大器的增益带宽积（GBW）主要由输入级电流和片上电容值控制。这两个变量的变化，可产生的GBW变化范围为±20%左右。看起来，这是一个比较宽的范围，但是通过选择一个大裕量的运算放大器，却可以更加轻松地进行大范围GBW设计。如果必要，可以利用一些反馈组件，对应用的闭环带宽进行控制。请注意，在开环增益/相位图(请参见图1)上，这种变化看起来非常的小。
转换率
受到诸如带宽、内部电流和电容等相同变量的影响。通常，选择比最低需求速度高20%的运算放大器便已足够。或者希望在一些重要的应用中拥有更多的裕余量。大多数应用并不会将放大器推高至其转换率极限值附近，因此这样做并无问题。

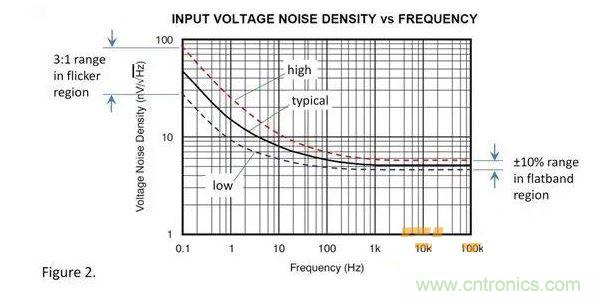

电压噪声
