菜鸟工程师收藏：三极管封装及管脚判断知识
菜鸟工程师少了工作经验，多的就是书上的死知识，但是很多都是似懂非懂，这里小编总结了一些关于三极管的相关基础知识：三极管的封装及管脚判断，想深入工程师行业的工程师可以收藏下学习学习。

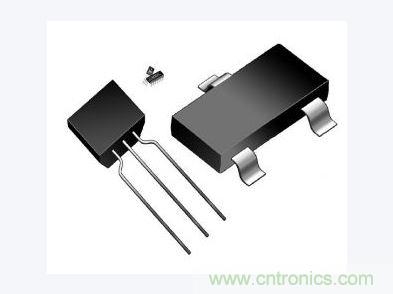

一般工程师都知道常用三极管的封装形式有金属封装和塑料封装两大类，引脚的排列方式具有一定的规律，底视图位置放置，使三个引脚构成等腰三角形的顶点上，从左向右依次为e、b、c；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e、b、c。晶体三极管的电流放大作用晶体三极管具有电流放大作用，其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。这是三极管最基本的和最重要的特性。我们将ΔIc/ΔIb的比值称为晶体三极管的电流放大倍数，用符号“β”表示。电流放大倍数对于某一只三极管来说是一个定值，但随着三极管工作时基极电流的变化也会有一定的改变。
晶体三极管的三种工作状态
截止状态：
当加在三极管发射结的电压小于PN结的导通电压，基极电流为零，集电极电流和发射极电流都为零，三极管这时失去了电流放大作用，集电极和发射极之间相当于开关的断开状态，我们称三极管处于截止状态。
放大状态：
当加在三极管发射结的电压大于PN结的导通电压，并处于某一恰当的值时，三极管的发射结正向偏置，集电结反向偏置，这时基极电流对集电极电流起着控制作用，使三极管具有电流放大作用，其电流放大倍数β=ΔIc/ΔIb，这时三极管处放大状态。
饱和导通状态：
当加在三极管发射结的电压大于PN结的导通电压，并当基极电流增大到一定程度时，集电极电流不再随着基极电流的增大而增大，而是处于某一定值附近不怎么变化，这时三极管失去电流放大作用，集电极与发射极之间的电压很小，集电极和发射极之间相当于开关的导通状态。三极管的这种状态我们称之为饱和导通状态。根据三极管工作时各个电极的电位高低，就能判别三极管的工作状态，因此，电子维修人员在维修过程中，经常要拿多用电表测量三极管各脚的电压，从而判别三极管的工作情况和工作状态。
1 中、小功率三极管的检测A 已知型号和管脚排列的三极管，可按下述方法来判断其性能好坏
(a) 测量极间电阻。将万用表置于R×100或R×1K挡，按照红、黑表笔的六种不同接法进行测试。其中，发射结和集电结的正向电阻值比较低，其他四种接法测得的电阻值都很高，约为几百千欧至无穷大。但不管是低阻还是高阻，硅材料三极管的极间电阻要比锗材料三极管的极间电阻大得多。(b) 三极管的穿透电流ICEO的数值近似等于管子的倍数β和集电结的反向电流ICBO的乘积。ICBO随着环境温度的升高而增长很快，ICBO的增加必然造成ICEO的增大。而ICEO的增大将直接影响管子工作的稳定性，所以在使用中应尽量选用ICEO小的管子。通过用万用表电阻直接测量三极管e-c极之间的电阻方法，可间接估计ICEO的大小，具体方法如下：万用表电阻的量程一般选用R×100或R×1K挡，对于PNP管，黑表管接e极，红表笔接c极，对于NPN型三极管，黑表笔接c极，红表笔接e极。要求测得的电阻越大越好。e-c间的阻值越大，说明管子的ICEO越小；反之，所测阻值越小，说明被测管的ICEO越大。一般说来，中、小功率硅管、锗材料低频管，其阻值应分别在几百千欧、几十千欧及十几千欧以上，如果阻值很小或测试时万用表指针来回晃动，则表明ICEO很大，管子的性能不稳定。(c) 测量放大能力(β)。目前有些型号的万用表具有测量三极管hFE的刻度线及其测试插座，可以很方便地测量三极管的放大倍数。先将万用表功能开关拨至 挡，量程开关拨到ADJ位置，把红、黑表笔短接，调整调零旋钮，使万用表指针指示为零，然后将量程开关拨到hFE位置，并使两短接的表笔分开，把被测三极管插入测试插座，即可从hFE刻度线上读出管子的放大倍数。另外：有此型号的中、小功率三极管，生产厂家直接在其管壳顶部标示出不同色点来表明管子的放大倍数β值，其颜色和β值的对应关系如表所示，但要注意，各厂家所用色标并不一定完全相同。
B 检测判别电极(a)
判定基极。用万用表R×100或R×1k挡测量三极管三个电极中每两个极之间的正、反向电阻值。当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。这时，要注意万用表表笔的极性，如果红表笔接的是基极b。黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测三极管为PNP型管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管。(b) 判定集电极c和发射极e。(以PNP为例)将万用表置于R×100或R×1K挡，红表笔基极b，用黑表笔分别接触另外两个管脚时，所测得的两个电阻值会是一个大一些，一个小一些。在阻值小的一次测量中，黑表笔所接管脚为集电极;在阻值较大的一次测量中，黑表笔所接管脚为发射极。
C 判别高频管与低频管高频管的截止频率大于3MHz，而低频管的截止频率则小于3MHz，一般情况下，二者是不能互换的。
D 在路电压检测判断法
在实际应用中、小功率三极管多直接焊接在印刷电路板上，由于元件的安装密度大，拆卸比较麻烦，所以在检测时常常通过用万用表直流电压挡，去测量被测三极管各引脚的电压值，来推断其工作是否正常，进而判断其好坏。
2 大功率晶体三极管的检测
利用万用表检测中、小功率三极管的极性、管型及性能的各种方法，对检测大功率三极管来说基本上适用。但是，由于大功率三极管的工作电流比较大，因而其PN结的面积也较大。PN结较大，其反向饱和电流也必然增大。所以，若像测量中、小功率三极管极间电阻那样，使用万用表的R×1k挡测量，必然测得的电阻值很小，好像极间短路一样，所以通常使用R×10或R×1挡检测大功率三极管。
3 普通达林顿管的检测
用万用表对普通达林顿管的检测包括识别电极、区分PNP和NPN类型、估测放大能力等项内容。因为达林顿管的E-B极之间包含多个发射结，所以应该使用万用表能提供较高电压的R×10K挡进行测量。
4 大功率达林顿管的检测
检测大功率达林顿管的方法与检测普通达林顿管基本相同。但由于大功率达林顿管内部设置了V3、R1、R2等保护和泄放漏电流元件，所以在检测量应将这些元件对测量数据的影响加以区分，以免造成误判。具体可按下述几个步骤进行：A 用万用表R×10K挡测量B、C之间PN结电阻值，应明显测出具有单向导电性能。正、反向电阻值应有较大差异。B 在大功率达林顿管B-E之间有两个PN结，并且接有电阻R1和R2。用万用表电阻挡检测时，当正向测量时，测到的阻值是B-E结正向电阻与R1、R2阻值并联的结果；当反向测量时，发射结截止，测出的则是(R1+R2)电阻之和，大约为几百欧，且阻值固定，不随电阻挡位的变换而改变。但需要注意的是，有些大功率达林顿管在R1、R2、上还并有二极管，此时所测得的则不是(R1+R2)之和，而是(R1+R2)与两只二极管正向电阻之和的并联电阻值。
5 带阻尼行输出三极管的检测
将万用表置于R×1挡，通过单独测量带阻尼行输出三极管各电极之间的电阻值，即可判断其是否正常。具体测试原理，方法及步骤如下：A 将红表笔接E，黑表笔接B，此时相当于测量大功率管B-E结的等效二极管与保护电阻R并联后的阻值，由于等效二极管的正向电阻较小，而保护电阻R的阻值一般也仅有20～50 ，所以，二者并联后的阻值也较小；反之，将表笔对调，即红表笔接B，黑表笔接E，则测得的是大功率管B-E结等效二极管的反向电阻值与保护电阻R的并联阻值，由于等效二极管反向电阻值较大，所以，此时测得的阻值即是保护电阻R的值，此值仍然较小。B 将红表笔接C，黑表笔接B，此时相当于测量管内大功率管B-C结等效二极管的正向电阻，一般测得的阻值也较小;将红、黑表笔对调，即将红表笔接B，黑表笔接C，则相当于测量管内大功率管B-C结等效二极管的反向电阻，测得的阻值通常为无穷大。C 将红表笔接E，黑表笔接C，相当于测量管内阻尼二极管的反向电阻，测得的阻值一般都较大，约300～∞；将红、黑表笔对调，即红表笔接。D 用黑表笔接E则相当于测量管内阻尼二极管的正向电阻，测得的阻值一般都较小，约几欧至几十欧。
