保护电路设计：手持POS机的电路保护
POS机需要非常可靠的质量来保证数据传输，一般需要过IEC标准接触放电8KV，空气放电15KV的静电测试，所以POS机的接口电路保护至关重要。通常POS机接口有RS232、RJ11、RJ45、USB，以及电源输入等接口。这些接口都需要非常完善的电路保护才能保证POS的安全使用。下面简单介绍几种接口的常用保护电路。

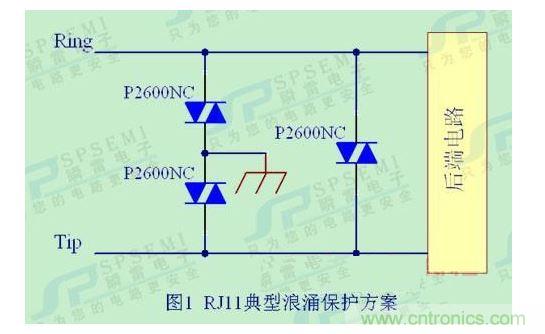

POS机按机型可分为手持POS机、台式POS机、移动手机POS机。手持POS机又叫移动的销售点，是一种可实时地脱机进行数据处理的智能卡终端掌上设备。它采用无线通讯方式，广泛应用于仪器仪表数据采集、小区收费管理、身份验证、移动销售、考勤、门禁、巡检等方面。POS机需要非常可靠的质量来保证数据传输，一般需要过IEC标准接触放电8KV，空气放电15KV的静电测试，所以POS机的接口电路保护至关重要。通常POS机接口有RS232、RJ11、RJ45、USB，以及电源输入等接口。这些接口都需要非常完善的电路保护才能保证POS的安全使用。下面简单介绍几种接口的常用保护电路：RJ11电话接口: POS机可通过电话线和结算系统通讯。由于RJ11接口振铃信号最大有150V左右的脉冲信号，为了保证设备的正常工作，过压保护元器件的动作电压必须高于最大振铃信号脉冲电压。下图1是SPSEMI瞬雷电子为POS机RJ11接口设计的浪涌防护，差模、共模保护齐全，可通过ITU-T_K2.1标准8KV浪涌等级。

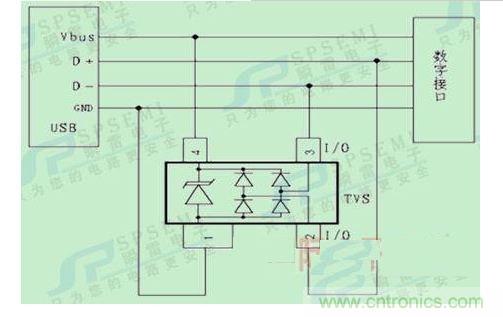

SPSEMI瞬雷电子可以提供业内抗浪涌能力以及抗静电能力最强的S.E.T产品保护数据线。SPSEMI 瞬雷电子的S.E.T系列产品低容值、低残压、反应快、耐压高的特点，满足POS机高可靠性的需求。USB接口：手持POS机使用USB MINI5pin传输数据，由于外界ESD静电的存在，USB接口容易导致数据传输失败，或损坏USB芯片，所以，对于手持POS机的USB接口做静电保护至关重要。下图是SPSEMI瞬雷电子典型的USB保护方案：

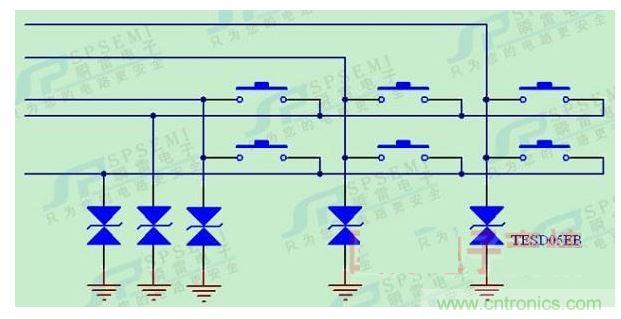

POS机键盘按键：空气放电干扰容易经过键盘缝隙进入POS机上的键盘走线,影响POS机的正常工作，也可以通过耦合感应到走线，如何防止静电影响内部电路？可以从结构上处理，减少缝隙，加大硅胶垫的厚度，最普遍的方式是在键盘电路上加瞬态抑制二极管ESD进行保护。

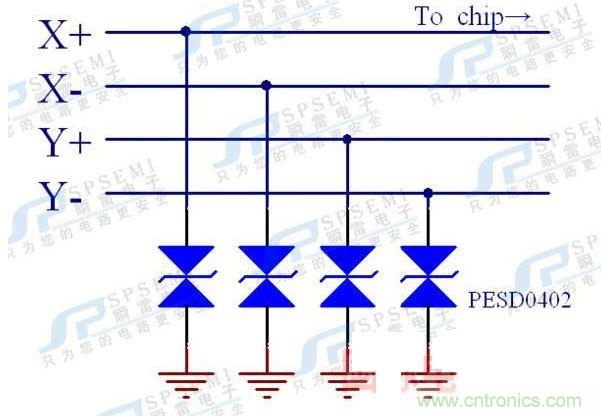

POS机电阻式触摸屏：人体静电放电电压可达15KV以上，而POS机上的触摸屏四个角落最容易遭受静电损坏，下图是触摸屏上常用方案：
在手持POS机的电源充电口，也需要完善的保护，热插拔产生的瞬态浪涌脉冲电流容易导致电源芯片的损坏，采用PTC和TVS对电源过压、过流保护是有效的方法之一。对于POS机上用的其他接口比如RJ45、RS232、micro SD、VGA、电源接口、显示屏数据线接口等，SPSEMI瞬雷电子都可以提供完善的保护方案。
