二/三极管组成的逻辑门电路汇总，简化电路必备
刚从事电子电路设计的菜鸟没有很多实战经验，所以在搭建电路的时候有时需要一个简单的逻辑电路，但是却用很多电子元件占据了很多面积，增加了成本不划算，那怎么办？鉴于简化电路的需要小编整理了以下三极管、二极管、电阻组成的逻辑门电路。

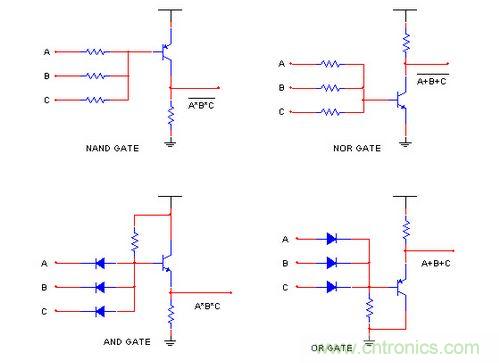

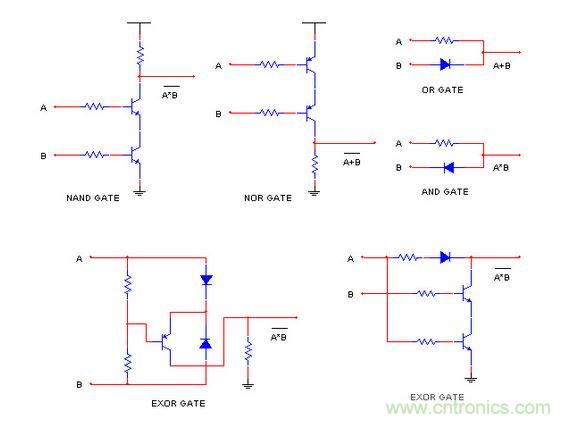

介绍：有时候我们搭电路时只需要实现一个简单的逻辑，但用一个4门的集成电路来设计未免过于昂贵与占面积，而且IC里没用到的门电路又必须拉高或拉低，相当烦琐。鉴于简化电路的需要我整理了一套用三极管、二极管、电阻组成的逻辑门电路，可实现2输入或3输入的AND，OR，NAND，NOR，EXOR操作。

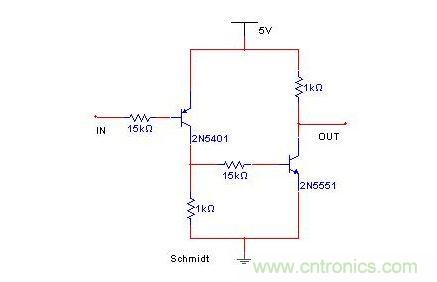

三极管组成的逻辑门电路实际使用时有一点需要注意的是三极管、二极管的压降会降低输出信噪比，所以不建议将此种电路和TTL电路混用。再上传一个晶体管构成的施密特电路：
