湿度自动调节电路设计，在家皮肤也润润的！

该文主要介绍了一种基于单片机控制的家用湿度智能调控系统的设计与实现方法。该系统以STC89C52RC单片机为控制中心，SHT11温湿度传感器获取环境数据，以触摸显示屏为显示设备，外包装设计为假山流水的模型，符合系统家居用途的预想，美观且实用。

STC89C52RC介绍

MCS51单片机的始祖是 Intel的8031单片机。在Flash(＄44.9500) mm技术的高速发展下，8031单片机取得了突飞猛进的发展，成为市场上应用最广泛的8位单片机之一。近年来，由于STC单片机低成本，高性能等优点在市场逐渐占据主流。考虑到STC单片机是配有3.3V工作电压的单片机，同时其选用PLCC，PQFP小型封装的特点可使产品更轻小，功耗更低；基于这些考虑，系统选用了STC系列8952系列。

系统由中心控制模块、传感器模块、显示模块组成。SHT11温湿度传感器实时监测温度和湿度的数字信号，通过I/O口将数字信号发送回单片机控制系统STC89C52RC，在其控制、分析下对数据进行处理：温度数据将保留一位小数直接传输给显示屏并显示出来，湿度数据将经过算法计算得到相对湿度（可按实际需要计算露点）传输给显示屏并显示，同时与预设值进行比对。低于预设值（人体适宜湿度），则控制超声加湿模块进行加速加湿；高于预设值，则继续保持监测。

图1所示为SHT11与单片机的接口电路连线图。对于这个系统，可以采用如图2所示的简化图来连接传感器与单片机最小系统。

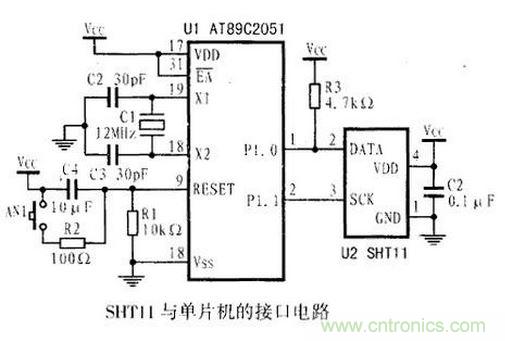

图1 SHT11与单片机接口电路

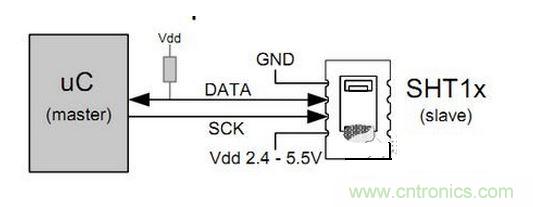

图2 SHT11接口电路

设计与实现超声加湿本身已不是什么新鲜事物，其规模化生产也已应用多年。但就目前来看，将超声加湿器和单片机控制结合的产品，市场上并没有此类产品的大规模生产与销售，而且应用在家居、日常生活上的更是寥寥无几。技术上加湿方式上预设两种加湿途径与方式，根据环境温湿度乃至天气季节而确定加湿的效果与方法，本身就是目前已有知识和方法的整合与创新；应用在目前尚不成熟的家居方面，是一次大胆的尝试。可以预见，该项目未来还可以在‘节能’、‘绿色’等方面继续拓展，继续完善其智能调控体制，不但有很大的应用前景，对相关研究也会有一定借鉴意义。
