史上最小的SPST模拟开关面世


全球分立半导体和无源电子元件最大制造商之一的Vishay推出业内尺寸最小的高精度单片4路SPST模拟开关。该器件不仅采用业内最小的封装,功耗更低于0.01μW,且具有低泄漏电流、低寄生电容和低电荷注入。

宾夕法尼亚、MALVERN — 2015 年 2 月2 日 — 日前,Vishay Intertechnology, Inc.(NYSE 股市代号:VSH)宣布,发布3颗采用超小尺寸WCSP 4凸点x 4凸点阵列封装的新款200Ω精密单片四路单刀单掷(SPST)模拟开关--DG2501、DG2502和DG2503。Vishay Siliconix的这三款器件的外形尺寸为业内最小,可为诸如可穿戴电子产品、传感器、消费和通信设备等节省宝贵空间,而其低寄生电容、低电荷注入和低漏电流更实现了高精度特性。

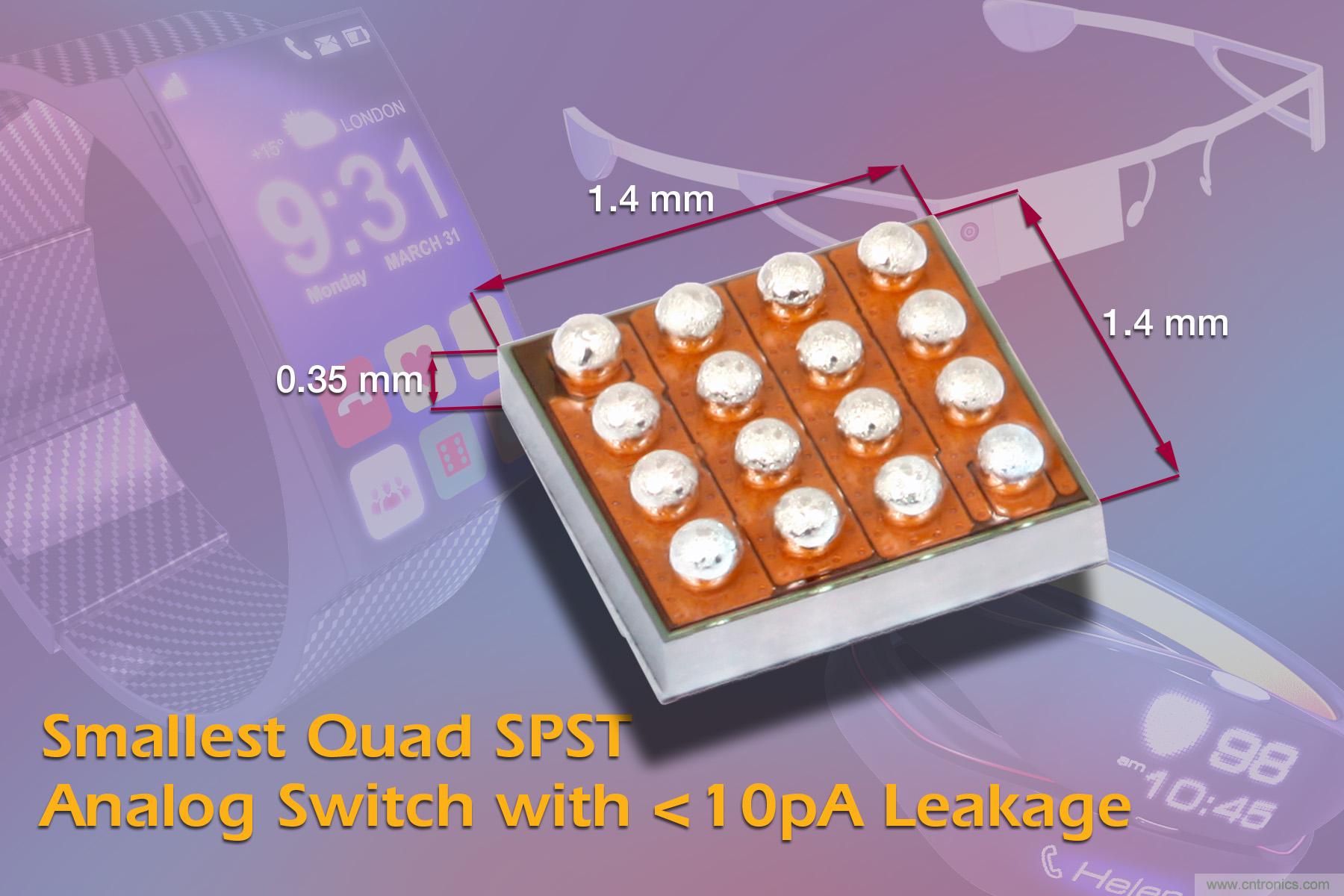

业内尺寸最小的高精度单片4路SPST模拟开关

今天推的开关尺寸为1.4mm x 1.4mm,节距0.35mm,采用顶侧叠层以提高耐用性,比最接近的竞争器件小50%,比采用标准QFN16封装的器件小95%。DG2501、DG2502和DG2503尺寸较小,不到0.01μW的典型功耗可延长电池寿命,非常适合模拟前端的信号开关、可编程增益控制、采样保持电路,以及智能手表、医药贴、健身监测、传感器和其他构成物联网(IoT)的类似产品里的多路模拟输入复用。这些开关的CD(OFF)低至2.6pF,CD(ON)为7.6pF,电荷注入低至-0.7pC,典型开关导通泄漏电流为9pA。DG2501、DG2502和DG2503的ESD保护公差大于8kV(人体模型),闩锁电流超过per JESD78要求的800mA。在开启时,每个开关在两个方向上的导电能力都同样优良,支持的模拟信号最高可达电源电压。DG2501、DG2502和DG2503具有4个独立的可选SPST开关,每个开关能够很好地匹配通道电容。DG2501是常闭开关,DG2502是常开开关。DG2503有两个常开和两个常闭开关。这3个器件保证能做先开后合操作,可用在多路复用器里。这些开关使用1.8V~5.5V单电源工作,在3V和5V输入下的逻辑阈值分别为1.4V和1.8V,确保与低压TTL/CMOS电平兼容。器件符合RoHS和Vishay绿色标准,无卤素。DG2501、DG2502和DG2503现可提供样品,并已实现量产,大宗订货的供货周期为十周。没有最小,只有更小。Vishay凭借产品创新、成功的收购战略,以及“一站式”服务成为了全球业界领先者。未来,我相信Vishay还将继续在创新这条道路上,勇攀高峰,更上一层楼。
