凌力尔特公司推出高效率降压型转换器 适合多种应用
近日,凌力尔特公司宣布推出 拥有140V 输入的高效率降压型转换器 LTC7138,该器件提供高达 400mA 连续输出电流,静态电流仅为 12μA 的 140V、400mA 。LTC7138 在 4V 至 140V 输入电压范围内工作,因此非十分适合电信、汽车、航空电子和工业等多种应用。
LTC7138 在无负载时仅吸取 12μA 的电流,同时保持输出电压稳定,因此对于始终保持接通的电池供电型应用是非常适合的。由于转换器固有的稳定性,所以无需外部补偿,从而简化了设计,并最大限度地减小了解决方案占板面积。此外,该器件的功能还包括精准的 0.8V ±1% 反馈电压基准、100% 占空比压差工作、内部或外部软启动、以及反馈比较器输出,这使多个 LTC7138 能够并联以实现电流更大的应用。LTC7138 采用可编程迟滞模式设计,以便在宽输出电流范围内优化效率。该器件采用一个内部 1.8Ω 功率 MOSFET 以实现可靠和高效率运行。用户可编程输出电流限制可按照特定应用的要求,在 100mA 至 400mA 范围内设定输出电流。LTC7138 可设定为 1.8V、3.3V 或 5V 固定输出电压,或者采用一个电阻器分压器在 0.8V 至 VIN 范围内设定输出。LTC7138 的耐热增强型 MSOP 封装提供高压输入需要的额外引脚间隔。其 MSOP 和仅 4 个纤巧外部组件相结合,可为多种应用构成占板面积非常紧凑的解决方案。

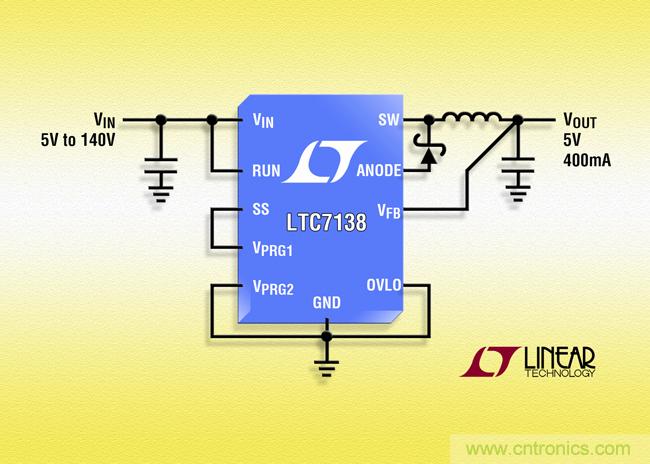

照片说明:具可调输出电流限制的 140V、400mA 降压型转换器
性能概要:LTC7138
· 宽输入工作电压范围:4V 至 140V
· 内部低阻抗功率 MOSFET
· 固有的稳定性:无需补偿
· 可调 100mA 至 400mA 最大输出电流
· 低压差工作:100% 占空比
· 低静态电流:12μA
· 宽输出电压范围:0.8V 至 VIN
· 0.8V ±1% 反馈电压基准
· 精确的 RUN 引脚门限
· 内部或外部软启动
· 可编程 1.8V、3.3V、5V 或可调输出
· 需要很少的外部组件
· 可编程输入过压闭锁
· 耐热增强型高压 MSOP 封装
