“3大策略”助你及时应对变压器的瞬时饱和
变压器在遇到瞬时饱和时，很有可能造成系统的故障甚至失控。本文详述了变压器瞬时饱和时的应对措施，并且介绍了变压器磁饱和瞬时效应。

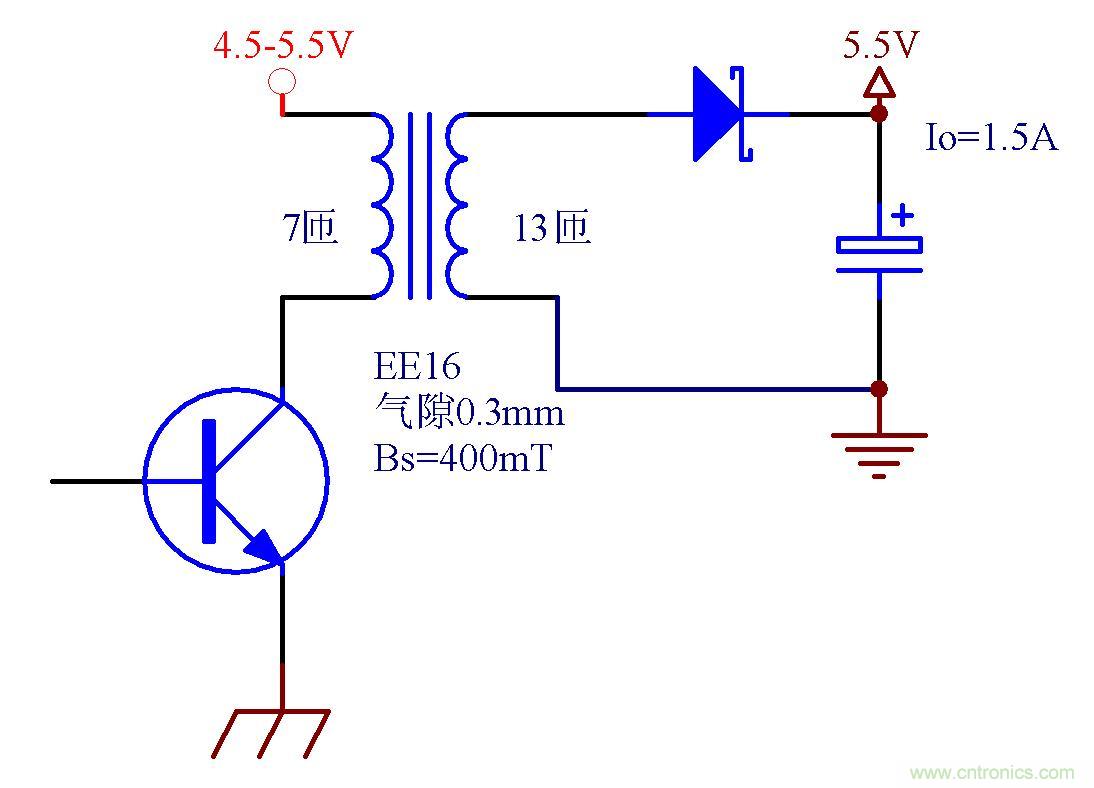

图1：隔离型变压器饱和
注意应当检查磁通在最小输入电压和最大脉冲宽度的条件下是否临近饱和。由于在输入电压高时，脉冲宽度会变窄，所以磁心是远离饱和的。在瞬变负载时，当输入电压较高，而负载电流较小时，如果负载电流突然增加，则控制电路会立即增大脉冲宽度以便提供补充功率。这样，输入电压和脉冲宽度都同时变为最大，即使只是一个短暂的时间，变压器也会出现饱和，并引起失控和故障。下面介绍几种避免失控的措施。
(1)变压器按照高输入、电压、宽脉冲进行设计，使磁心工作在低磁通密度及绕上更多的初级绕组。这种方法的缺点是降低变压器的效率，增大变压器的体积重量。
(2)控制电路应在高灵敏判断状态下工作，当高输人电压出现时能很快地限制脉宽，使它仍在安全值。
(3)在控制电路上改善性能可以使开关管能在当前的工作周期内快速地反应控制。UC1846/UC1847电流模式控制芯片，能自动实现这种限制动作。
