电路分享：三线RTD连接器电路原理分析

本篇文章为大家讲解的是三线RTD连接器电路原理分析，该TR108三线RTD连接电路有5个可选择的温度范围，即通过选择R21～R25来选择5个不同的最小温度特性。相信是电路设计中不可多得的精品！

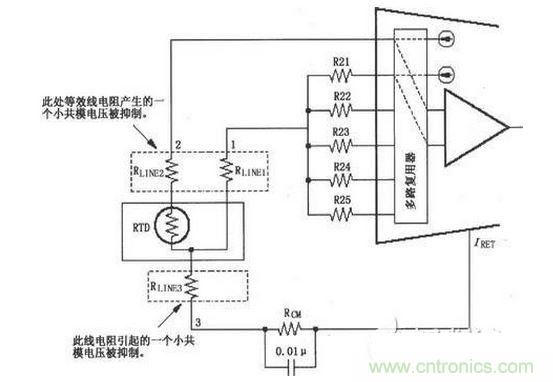

电路原理：如图所示为XTR108三线RTD连接电路。连接RTD传感器引线电阻可能引入误差。采用图中的“1”与“2”接法，假设“1”与“2”到 XTR108的引线长度一样，则引线电阻一样，引入的干扰大小和方向也一样。这种干扰属于共模电压，共模电压可以被XTR108的PGA抑制掉。该电路有 5个可选择的温度范围，即通过选择R21～R25来选择5个不同的最小温度特性。
