更精准低功耗的连接器24VDC保护电路设计

本文讲解的用于可编程逻辑连接器24VDC保护电路设计，展示了基于 IC 的过压保护、过流保护、反向电流保护、反极性保护和漏线保护的实施情况，与保险丝、PTC 和二极管相比，该设计更加准确快速且功耗更低。

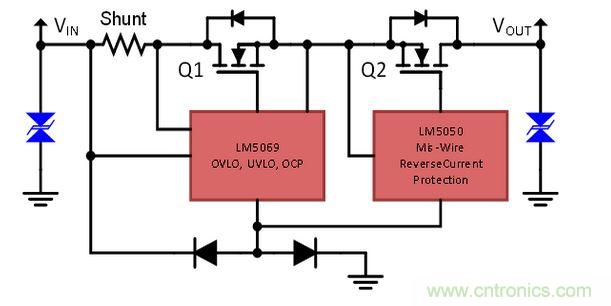

此子系统设计展示了基于 IC 的过压保护、过流保护、反向电流保护、反极性保护和漏线保护的实施情况，与保险丝、PTC 和二极管相比，该设计更加准确快速且功耗更低。与现场供电相连接的可编程逻辑控制器 （PLC） I/O 模块受益于对 24V 现场输入连接器的保护，因为电源故障或漏线可能会损害或导致模块无法正常运行。

特性

短路保护

过压保护和欠压保护

反极性保护

漏线保护和反向电流保护

浪涌保护 （IEC61000-4-5）

该参考设计已通过硬件测试，并且包含设计指南。
