【7大方案】Wifi模块智能控制设计方案“对对碰”
品慧电子讯串口WiFi模块控制智能家电的方案有很多，这里小编就来为大家分析下Wifi模块智能控制是如何实现的，同时从局域网控制和广域网控制来分别为大家介绍不同的WiFi模块控制智能家电的共7种方案，让大家选择。今天我们就来分析下Wifi模块智能控制是如何实现的，我们可以从控制的距离来分可以分为，局域网控制和广域网控制。先介绍局域网控制第一种方法：wifi模块工作在AP模式，智能终端（手机、平板）直接接入wifi模块提供的网络，在同一个热点网络实现无线控制。（如图一左边）但是由于wifi模块工作AP模式也就是热点模式下，它接入的智能设备端有限，我司的wifi模块提供6个其他智能控制端（如手机平板）。（如图一右边）
局域网点对点控制（图一）第二种方法：wifi模块工作sta模式，智能终端和wifi模块工作由无线路由器提供的无线网络环境中，数据信号经过无线路由器转发，从而实现局域网无线控制。（如图二）
局域网过路由器点对点控制（图二）第三种方法：利用我们的wifi的STA模式作为中控器，wifi中控器和其他设备终端的无线通讯可以采用433技术、315技术、2.4G技术，形成一个以wifi中控器的局域网。（如图三）
433和wifi技术局域网控制（图三）123下一页> - 第一页：Wifi模块智能控制设计方案“对对碰”（1）
- 第二页：Wifi模块智能控制设计方案“对对碰”（2）
- 第三页：Wifi模块智能控制设计方案“对对碰”（3）
提示：433无线技术是无线单向技术，优点，传输距离比较远；Wifi中控器与433开关之间采用433技术通讯。此时的wifi模块处于STA模式。
2.4G与wifi局域网控制方式（图四）提示：2.4G技术是双线无线技术，但是传输距离相对较短；Wifi中控器与2.4G开关之间采用2.4G技术通讯，此时的wifi模块处于STA模式。下面介绍广域网控制方法一：单纯wifi技术，利用无线路由器作为中控中心。此时的wifi模块工作在STA模式下。wifi模块的MAC地址绑定在服务中， wifi模块的数据经过路由器发出。与手机的2G、3G、4G或者其他wifi网络形成一个网络，从而达到控制。（如图五）
广域网wifi远程控制（图五）路由器作为中控制，wifi模共组STA模式下，形成广域网控制。<上一页123下一页> - 第一页：Wifi模块智能控制设计方案“对对碰”（1）
- 第二页：Wifi模块智能控制设计方案“对对碰”（2）
- 第三页：Wifi模块智能控制设计方案“对对碰”（3）
方法二：wifi技术与其他技术结合，如wifi与2.4G或者wifi与433技术等等。此时的wifi模块工作在STA模式下，手机的2G、3G、4G或者其他wifi网络形成一个网络，从而达到控制。（图六——为wifi与433技术结合）

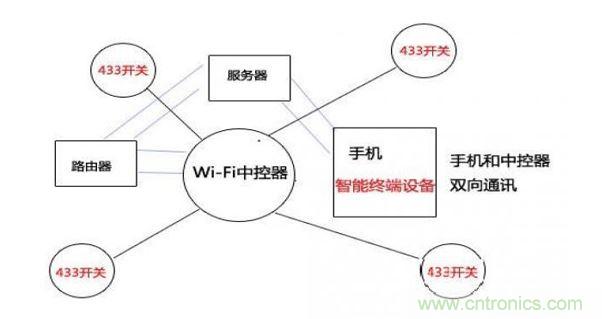

433技术和wifi模块技术广域网控制技术（图六）wifi模块作为中控器与433无线技术结合，形成广域网控制示意图（如图七）

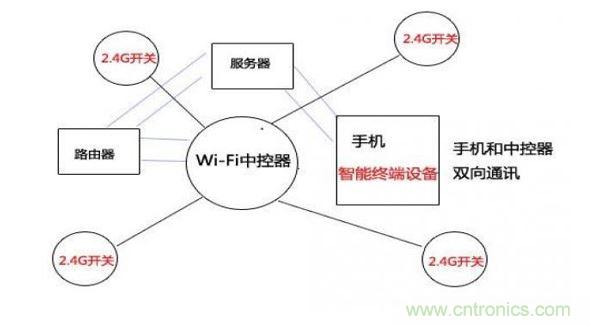

2.4G与wifi模块技术远程控制示意图（图七）wifi模块作为中控器与2.4G无线技术结合，形成广域网控制示意图；广域网控制就是这样实现的。
