分享：低价、便捷、自动断电的智能无线充电器设计
品慧电子讯智能无线充电器利用电磁感应原理，是非接触充电系统，不再通过导线（充电线）传输电能，而是无线传输方式充电。本文将介绍智能无线充电设计的详细思路，本电路具有使用方便、适用面广的优点，有较高的推广应用价值。因不同的类型电子产品需要使用不同的充电器，充电时还要寻找合适的插口和理顺接线，笔者利用电磁感应原理，设计了智能无线充电器。该无线充电器具有自动感应充电和充满电后智能断电功能，不仅适用于各种不同充电电压和容量的电子产品，而且能够对多台不同的电子产品同时进行充电。1.系统介绍1.1 当前充电模式情况在电子科技技术高速发展的今天，全球范围内的手机用户数量已经达到了33亿，再加上MP3、MP4等其他周边电子产品，平均不到2人就拥有一个需要充电的便携式电子产品。目前普遍使用的都是数据线插接式充电，这种充电方式数据线接口用久了通常会有触不良等现象，而且单个充电器适应面不广，因不同的类型电子产品需要使用不同的充电器，充电时还要寻找合适的插口和理顺接线，真可谓费时费力；各种便携式电子产品的充电是一件令人头痛的麻烦事。为了改良上面的现象，研发智能无线充电器是很有必要的。1.2 作品简介及优点智能无线充电器利用电磁感应原理，是非接触充电系统，不再通过导线（充电线）传输电能，而是无线传输方式充电。没有充电所用的物理接口，与一般充电器相比，避免了插线或拔电池的麻烦，具有一般充电器的工作原理；作品采用一（充电器）对多（感应负载）充电、智能充电的设计思想；无线充电器对负载充电时，指示灯将由绿灯转换为七彩灯，手机也正确显示充电状态并智能完成充过程（实验产品为手机）。本充电器可以同时对多个负载充电，可以自动感应是否有负载充电，达到自动充电，充满电后10秒自动断电，达到智能化；从而大大方便了用户。智能无线充电器使用十分方便、一个充电器就可以满足一个家庭的需要，具有较高的推广应用价值、成本低廉（与一般充电器价格相差不多）等优点，现在世界上许多大公司（如Sony，Intel，apple，飞利普等）也正在火热研究中；智能无线充电必将是取代物理直插的发展方向，将肯定受到人们的欢迎和重视。基于以上思路，充分运用所学电子技术知识，经过老师悉心指导。设计、制作智能无线充电器，它具有如下优点：（1）成本低廉 电路由脉冲产生部分、功率放大部分，滤波部分、比较部分及发射和接收部分组成，每部分只是几个小元件组成，制作简单。（2）一对多充电 一台充电器可以对多个负载充，一个家庭购买一台充电器就可以满足全家人使用，随着负载的增加，工作效率也会增高，因此可以节约用电同时亦可减少不必要的开销。（3）方便性 与一般充电器相比，减少了插拔的麻烦，同时亦避免了接口不适用，接触不良等现象，老年人也能很方便地使用。（4）智能化 只要把感应负载往充电器上面放，就可以自动感应充电，通过信息反馈，当感应负载满电后，自动断电，实现充电过程智能化。12345下一页>
- 第一页：系统介绍
- 第二页：工作原理（1）
- 第三页：工作原理（2）
- 第四页：工作原理（3）
- 第五页：主要技术指标

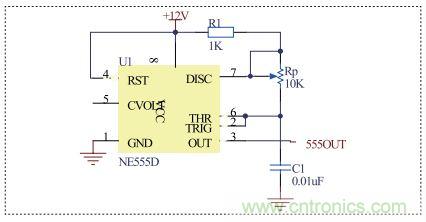

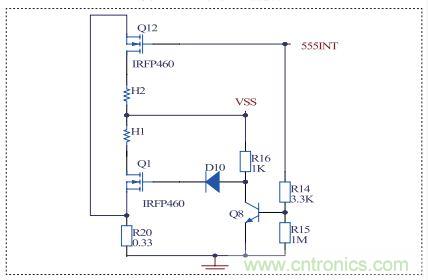

图1：NE555D脉冲发生器模块2.1.2 功率放大及无线发射模块主要把NE555D产生的一个36.7KHZ的脉冲功率放大，经发射线圈发射出去。当脉冲为高电平时，Q12栅极为高电平，Q12导通，此时Q8饱和，Uceq电压只有0.67V，经D10-4148后Q1栅极电压为0，Q1截止。当脉冲为低电平时，Q8、Q12同时截止，电流直接由R16 D10 Q1，Q1导通。整个过程中Q1与Q12均以一开一关的形式工作。电路如图2：
图2： 功率放大及无线发射模块2.1.3 感应线圈模块如图3，当感应线圈靠近发射线圈时，就会产生感应电流，经过全波整流后，根据不同的电子产品的充电电压，可选择不同的稳压二极管稳压，再经三极管Q100放大电流后供给不同电子产品充电。
图3：感应线圈模块<上一页12345下一页> - 第一页：系统介绍
- 第二页：工作原理（1）
- 第三页：工作原理（2）
- 第四页：工作原理（3）
- 第五页：主要技术指标

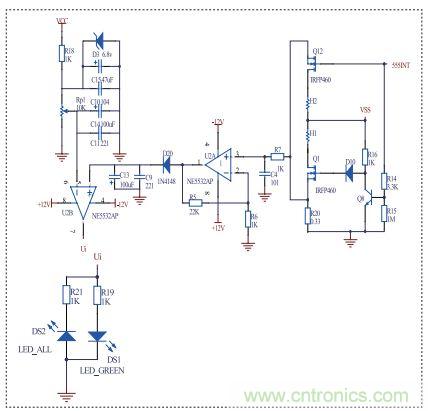

图4：充电检测模块2.1.5 智能断电模块（1）当开关S2断开时，整充电器处于智能充电过程。充电器启动时，继电器K1闭合，同时K2为断开状态。当有感应负载时，七彩灯闪烁，Ui为高电平，此时Q5饱和，电压Uceq为0.67V，低于Q2+Q4的导通电压之和（1.34V），Q2与Q4构成达林顿，同时截止，继器K1吸合；当感应负载充满电（或无感应负载）时，绿灯亮，即Ui为低电平，此时Q3截止，电容C5与R9构成RC充电电路，当电容充电电压到达Q2与Q4的导通电压时，Q2导通，使Q4饱和，此时继电器工作电压只有0.67V，继电器断开，整个电路处于完全断电状态。断电后，继电器K2闭合，此时C5与R13构成RC放电电路，给C5快速放电。当按一下轻触复位开关时，充电器重新启动。当感应负载充满电（或无感应负载）时，电容C5充电，其电压为Ut 由公式Ut=12*（1-e-t/R9C5）得：t=-R9C5ln（1-Ut/12） 其中C5=100UF，R9=1MΩ，Ut=1.34V， 经计算得断电时间：t=10S 实现了10秒自动断电。在绿灯亮的10秒内只要有感应负载，则Ui为高电平，Q3饱和，电容C5放电。整个充电过程实现智能化断电。（2）当S2闭合时，整个充电电路处于手动断电过程。
图5：智能断电模块<上一页12345下一页>
- 第一页：系统介绍
- 第二页：工作原理（1）
- 第三页：工作原理（2）
- 第四页：工作原理（3）
- 第五页：主要技术指标

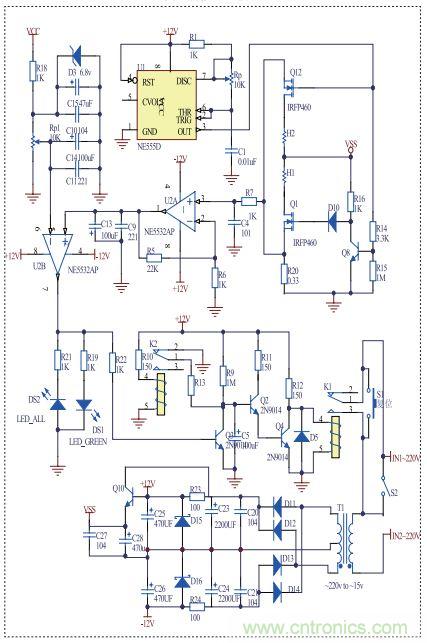

图6：智能无线充电器原理电路图2.1.6 流程图具体工作流程如图7所示：
图7：工作流程图 2.2 系统实现系统实物图如图8、图9、图10所示。
图8：作品实物图<上一页12345下一页> - 第一页：系统介绍
- 第二页：工作原理（1）
- 第三页：工作原理（2）
- 第四页：工作原理（3）
- 第五页：主要技术指标

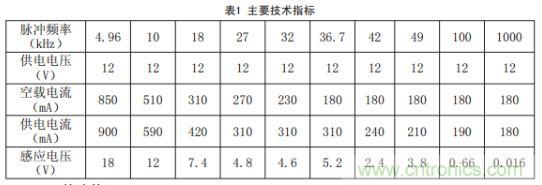

表1：该作品主要技术指标4.元件清单

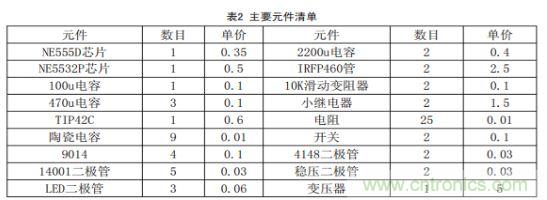

表2：本系统所采用的主要元件清单经统计得： 元器件总价格=17.18（元）。5.作品扩展通过研究，我们发现无线电磁感应充电的应用领域十分广泛，除了应用于最基本的手机、MP3、MP4、笔记本电脑，数码相机等便携设备充电外，还可以应用在医疗、工业领域中，特别对于那些完全密封式的设备有着更重要的意义；如果把发射线圈装进鼠标垫里面，便可实现鼠标无线供电。其实除了感应充电以外，还可以通过改变脉冲频率实现驱蚊赶鼠等功能。6.结束语本设计把目前电子类课程所学的专业知识真正应用到实践中，由于作品架构设计合理，电路功能实现较好，性能优良、稳定，较好地达到了预期设计要求的各项指标。<上一页12345 - 第一页：系统介绍
