旁路电容摆放有问题?给你支支招吧!
对于菜鸟来说,电子元器件摆放可是一大问题,一个元器件往往不起眼但是在电路中发挥的作用不容小视。一个旁路电容能够促进电源信号的完整性,对系统稳定很重要。让专家给你支支招,教你电路中不同旁路电容的摆放秘诀。
旁路电容是指,能够将高低频电流参杂交流电中的高频过滤出来的电容,简单来说,旁路电容就是将电路输入信号中的高频噪声作为了过滤对象。
高频旁路电容
合适的摆放位置对于高频电容(0.001~0.1低电感陶瓷电容)来说很重要。设计者必须减小电容到器件电源管脚的导线长度,以减小电感。这个路径包括流经地平面或电源平面(Vccint/Vccio)的路径,在这些铜箔平面上,每英寸的电感大约1nH。旁路电容的过孔必须直接穿到地层,Vccint或Vccio层。
需要注意的是,导线(trace)、过孔(via)和焊盘(pad)都将影响寄生电感。

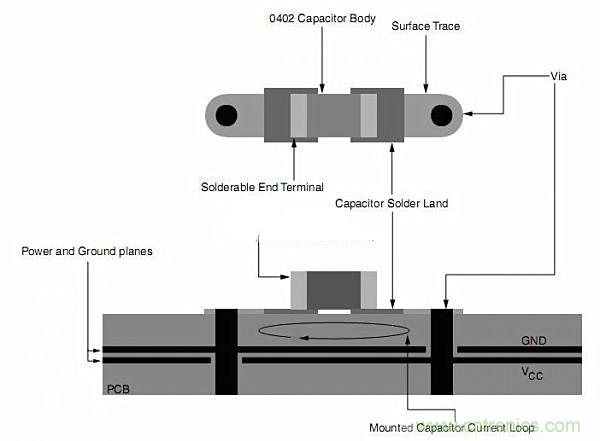

如图1所示,通过缩短连接迹线,可以最大限度地缩小这个环的尺寸,从而降低电感。通过缩短电流经过的通孔的长度,也可以最大限度地缩小这个环的尺寸,从而降低电感。

图2
如图2所示,在可能的情况下,应当不使用连接迹线(图A)——通孔应当平接至焊区(图B)。此外,连接迹线应当尽可能宽。可以将通孔置于电容焊区的侧面(图C),或者使通孔的数量翻倍(图D),进一步改善贴装电感。
中频/低频旁路电容
其他种类的电容(47~100uF中频电容、470~3300uF低频电容)都是这些尺寸比较大的电容,它们能放在板子的任何地方,但无论如何都要尽可能靠近芯片器件。
总的来说,高频的旁路电容和管教之间的距离应该保持在1cm之内,而这些管脚中的中频电容必须与管脚保持小于3cm的距离。
