一款单片机热敏电阻温度测量系统电路的设计

测量温度的电路设计一般采用热敏电阻做为传感器，测量的方法也分为两大类，分别是R—V 转换电压测量法和R—F 转换频率测量法。但是这两种电路设计存在很大的弊端，例如电路设计复杂、成本较高、元器件的应用不当影响测量精度。

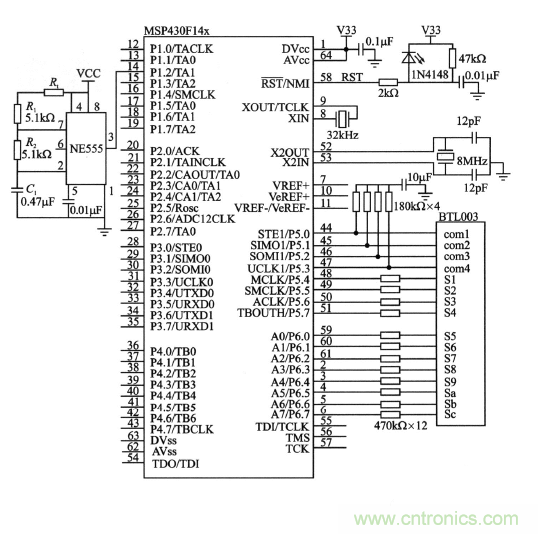

本文论述一种类R—F 转换频率的测量法，用NE555定时器和热敏电阻等器件构成振荡器，由MSP430单片机的捕获功能来捕获多谐振荡器输出信号的高低电平并计数，热敏电阻Rt 与捕获高低电平时的计数值的差值成正比关系。

由上述测量原理可知，误差主要来源为：R1、R2精度，单片机的定时器和电容器的精度以及稳定度。这里选用高精度（士O．001％）、温度系数小于土O．3×10-6／℃的精密金属箔电阻器。因此当选用高精度、高稳定度的电容器，且单片机的工作频率足够高，就可以得到较好的测温精度。
