电风扇突然罢工怎么办？故障告警提前知

如小编这样的穷屌丝只能用得起电风扇在炎热的夏季，24小时全程开着，所以经常会遇见风扇不工作的时候，但是又分不清楚咋回事。终于一位网友分享了关于电风扇故障告警电路，照着这个在风扇上弄一下，我的的风扇终于没再罢工了。

对于一些用作长期连续工作设备的机箱散热的电风扇，其工作正常与否关系到连续工作设备的性能能否稳定。但是，定时检查这些电风扇是一件烦人的工作，故设计一款电风扇故障告警电路，就显得非常必要。本设计欲实现的功能是：当电风扇工作正常（有风扇转速计数脉冲输入信号时），不告警；当电风扇故障停转或转速过低时，蜂鸣器呜叫告警。

工作原理：

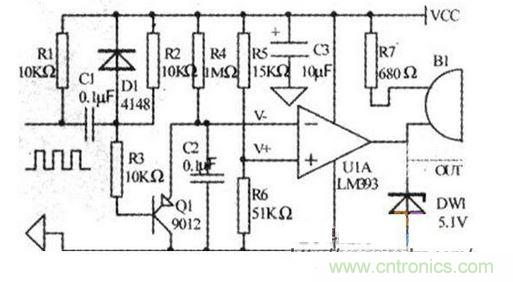

本设计是针对三线式DC仪表散热的电风扇，该电风扇的红黑两引出线为电源和地线，另一根线（黄或白）输出的是测速脉冲信号，用该信号作为本设计的输入信号。本设计电路如附图所示。上电后经R5、R6分压为比较器UIA(LM393)的同相端提供0.773V的电压V+（即vaC为12V时，V+为9.273V)。电风扇正常工作时，向电路输入端输入一定频率的方波脉冲（见附图）．电风扇每转一周输出两个脉冲。在低脉冲到来时，电容C2经Q1(9012)的eb极和R3向电容C1充电，Q1导通，快速将C2电容的电荷泄放掉，比较器U1A的反相端电压V-低于同相端电压V+，则比较器输出高电平，蜂鸣器(B1)不叫。同时VCC经 R2向C1充电，Q1很快截止，Vcc经R4开始向电容C2缓慢充电；当电风扇向电路输入上跳脉冲时，电容C1经Dl、R1放电，同时Q1保持截止状 态，R4继续向电容C2缓慢充电；当下一个低脉冲到来时，Q1再次导通，又将C2上的电荷快速泄放，电路重复以上过程。如果R4和C2的取值得当，使得在 两个低脉冲之间的时间间隔内，保持V-<V+，比较器U1A的输出将始终保持高电平，蜂鸣器不叫。经推算，R4向C2充电使得v-=V+的时间为： 若Vcc=12V，按电路中元件参数的取值计算，T=0.1456秒，对应电风扇的转速为206转，分。因此，只要电风扇的转速高于206转，分，蜂鸣器 将保持不叫，电路不告警。如果电风扇停转，电风扇向电路输入的是持续高电平（或低电平），Q1截止后，过0.1456秒的时间延迟，比较器U1A的反相端 电压V-高于同相端电压v+，比较器输出低电平，Vcc经R7向蜂鸣器供电，蜂鸣器持续呜叫，进行停转告警。如果电风扇因故障转速降到206转，分以下，比较器输出电风扇转速2倍频率的脉冲信号，则蜂鸣器间歇鸣叫，进行故障告警。几点说明：1．电路的工作电源，一般为12V。2．根据需要调整R4和C2以及R5和R6的参数，可以选择电风扇转速降低到何何产生告警。3．比较器(LM393)为集电极开路输出，最大吸入电流为16mA，因此上拉电阻R7参数的选取需计算。4．若用该电路给其他电路提供TTL告警信号，可以将蜂鸣器去掉，R7（选2kΩ以上的阻值）连接到比较器的输出端，并按图中虚线所示接人5.1V稳压二极管DW1（电风扇正常时OUT为高电平，电风扇停转时OUT为低电平，电风扇转速太低时OUT为脉冲信号）。
