PCB封装常用器件尺寸大全，最好背下来
品慧电子讯关于PCB设计，有关于布线的，整体布局的，有更加详细的PCB设计的，但是对于大多数没有实战经验的PCB菜鸟来说，连PCB设计封装最常见的器件都不知道，就别提相关的封装尺寸和设计了。这里小编总结了一篇关于PCB封装最常见的器件尺寸大全，这些常用的元件封装，大家最好能把它背下来。0805封装尺寸/0402封装尺寸/0603封装尺寸/1206封装尺寸。
封装尺寸与功率关系： 0201 1/20W 0402 1/16W 0603 1/10W 0805 1/8W 1206 1/4W封装尺寸与封装的对应关系: 0402=1.0mmx0.5mm 0603=1.6mmx0.8mm 0805=2.0mmx1.2mm 1206=3.2mmx1.6mm 1210=3.2mmx2.5mm 1812=4.5mmx3.2mm 2225=5.6mmx6.5mm贴片电阻电容常见封装有9种（电容指无级贴片），有英制和公制两种表示方式。英制表示方法是采用4位数字表示的EIA(美国电子工业协会)代码，前两位表示电阻或电容长度，后两位表示宽度，以英寸为单位。我们常说的0805封装就是指英制代码。实际上公制很少用到，公制代码也由4位数字表示，其单位为毫米，与英制类似。封装尺寸规格对应关系如下表：英制功率W02011/20W04021/16W06031/10W08051/8W12061/4W12101/3W18121/2W20103/4W25121W123下一页> - 第一页：PCB封装常用器件尺寸大全（1）
- 第二页：PCB封装常用器件尺寸大全（2）
- 第三页：PCB封装常用器件尺寸大全（3）
关于电容的封装除了上面的贴片封装外，对无极性电容，其封装模型还有RAD类型，例如“RAD-0.1”“RAD-0.2”等，后缀数字表示封装模型中两个焊盘间的距离，单位为英寸。有极的电解电容的封装模型为RB类型，例如从“RB-.2/.4”到“RB-.5/.10”，其后缀的第一个数字表示封装模型中两个焊盘间的距离，第二个数字表示电容外形的尺寸，单位为也是英寸。电阻：RES1，RES2，RES3，RES4；封装属性为axial系列 无极性电容：cap;封装属性为RAD-0.1到rad-0.4 电解电容：electroi;封装属性为rb.2/.4到rb.5/1.0 电位器：pot1,pot2；封装属性为vr-1到vr-5 二极管：封装属性为diode-0.4(小功率)diode-0.7(大功率) 三极管：常见的封装属性为to-18（普通三极管）to-22(大功率三极管)to-3(大功率达林顿管) 电源稳压块有78和79系列；78系列如7805，7812，7820等 79系列有7905，7912，7920等 常见的封装属性有to126h和to126v 整流桥：BRIDGE1,BRIDGE2: 封装属性为D系列（D-44，D-37，D-46） 电阻：AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度，一般用AXIAL0.4 瓷片电容：RAD0.1-RAD0.3。 其中0.1-0.3指电容大小，一般用RAD0.1 电解电容：RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小。一般<100uf用rb.1>470uF用RB.3/.6 二极管：DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短，一般用DIODE0.4 发光二极管：RB.1/.2 集成块：DIP8-DIP40, 其中８－４０指有多少脚，８脚的就是DIP8 零件封装是指实际零件焊接到电路板时所指示的外观和焊点的位置。是纯粹的空间概念因此不同的元件可共用同一零件封装，同种元件也可有不同的零件封装。像电阻，有传统的针插式，这种元件体积较大，电路板必须钻孔才能安置元件，完成钻孔后，插入元件，再过锡炉或喷锡（也可手焊），成本较高，较新的设计都是采用体积小的表面贴片式元件（SMD）这种元件不必钻孔，用钢膜将半熔状锡膏倒入电路板，再把SMD元件放上，即可焊接在电路板上了。<上一页123下一页>
- 第一页：PCB封装常用器件尺寸大全（1）
- 第二页：PCB封装常用器件尺寸大全（2）
- 第三页：PCB封装常用器件尺寸大全（3）

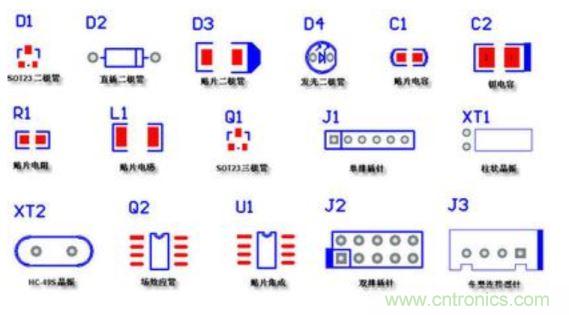

关于零件封装我们在前面说过，除了DEVICE.LIB库中的元件外，其它库的元件都已经有了固定的元件封装，这是因为这个库中的元件都有多种形式：以晶体管为例说明一下：晶体管是我们常用的的元件之一，在DEVICE.LIB库中，简简单单的只有NPN与PNP之分，但实际上，如果它是NPN的2N3055那它有可能是铁壳子的TO—3，如果它是NPN的2N3054，则有可能是铁壳的TO-66或TO-5，而学用的CS9013，有TO-92A，TO-92B，还有TO-5，TO-46，TO-52等等，千变万化。还有一个就是电阻，在DEVICE库中，它也是简单地把它们称为RES1和RES2，不管它是100Ω还是470KΩ都一样，对电路板而言，它与欧姆数根本不相关，完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻，都可以用AXIAL0.3元件封装，而功率数大一点的话，可用AXIAL0.4,AXIAL0.5等等。现将常用的元件封装整理如下：
