高大上！分享重量级精品电源DIY
品慧电子讯发烧朋友们有福了，小编为大家带来了一款绝对高大上，重量级、犹如艺术品的精品电源DIY。这款电源的设计指标是0-60v，0-20a。感兴趣的童鞋们来看看、试试吧！电源控制板，采用模拟控制，数字电源对器件精度要求高，器件的老化对指标精度有影响，并且实际调试电路需要大范围连续调节不方便。大家DIY时一定不要忽略电阻的重要性，特别是电位器，关系到电路的稳定精度。一般碳膜电位器温度系数很大，产生电压漂移比较大，pcb设计要注意地电位的影响，热耦合，铜箔载流量和一些信号走线分布电感电容的影响，手头好点的器件都用上了，op27，正品lm336基准，万分之一配对达尼电阻，钽电容，采用康铜电阻作电流采样，采用锰铜精度会更好点，但市面无此规格，康铜和锰铜稳定性差不多，主要差距是热电动式，既与铜链接出现温差后，康铜产生的热电动式电压要比锰铜大些，所以这里采用2个康铜电阻以降低大电流下产生的温升。大家DIY电源，因手头条件所限往往只能进行简单的静态指标测试，而动态性能却是优秀的电源的重要指标，带载调整率，即当电源加载负载时电压会下冲然后恢复，下冲幅度越小恢复时间越短越好，而差电源可能还会产生电压上冲，同时电源上电断电也不能出现电压上冲，这也是一些设计不合格电源带载损坏负载的根源。目前采用示波器测试开关机，均无电压上冲问题，恒压恒流切换，恒压带载，恒流带载亦无电压上冲，纹波测试受设备环境所限无法精确测试，空载带载都是一条粗线，电压取样为了diy方便直接设计在pcb接线端子上，10a带载取样点测试压降小于0.1mv。
功率板
12下一页> - 第一页：高大上！分享重量级精品电源DIY（1）
- 第二页：高大上！分享重量级精品电源DIY（2）

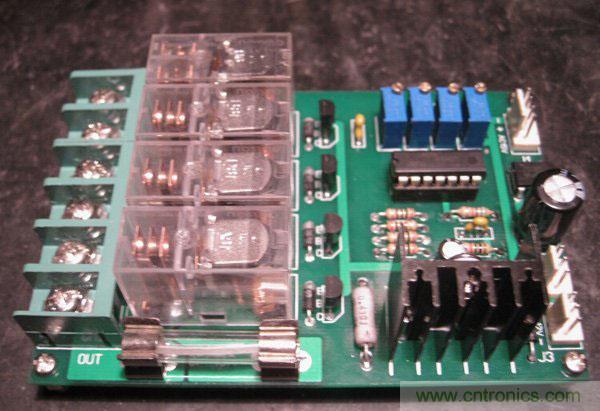

电压切换板，为了防止电压切换临界点继电器抖动要设计成施密特比较电路。

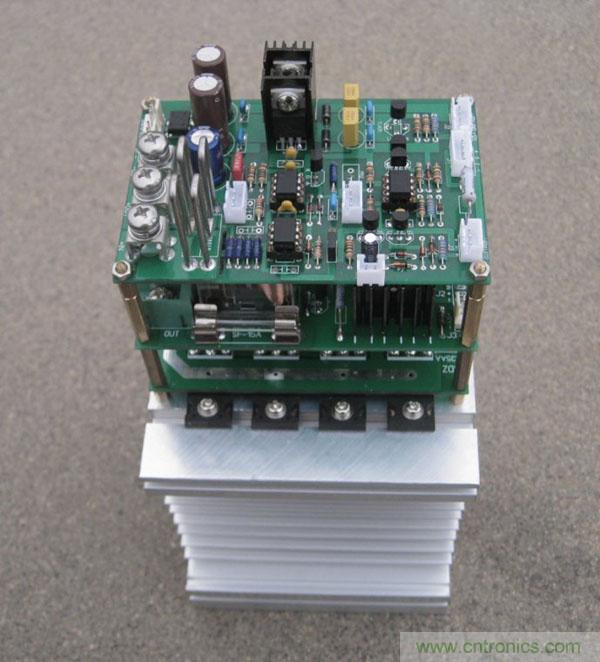

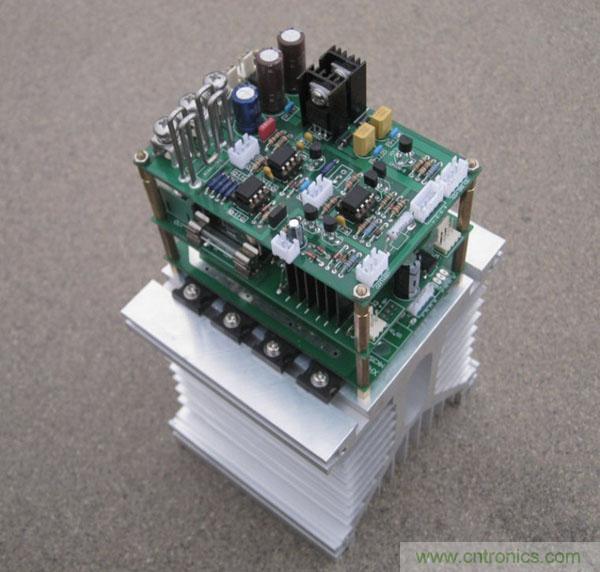

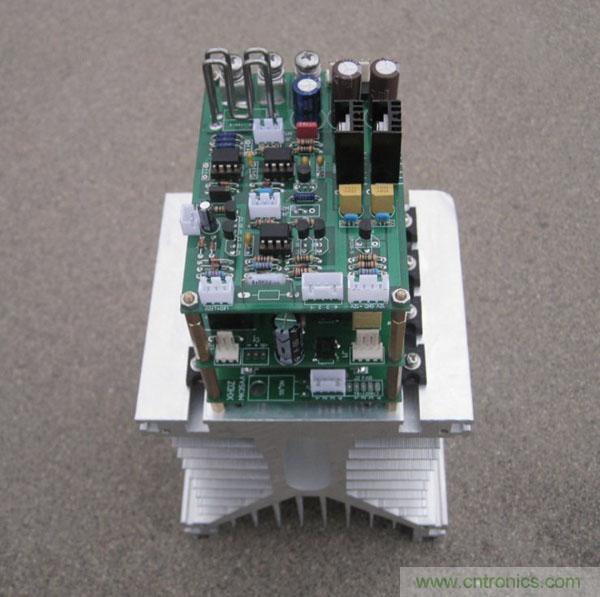

目前配上散热器的组合，后边待续。
