DIY方案：低成本高效的LED电源

LED电源的设计需要考虑诸多因素，效率和质量固然重要，但控制成本是必须的。如何在这三者间找到平衡点就能设计出一个较为优异的电源方案，本文介绍一位工程师自己设计的一个小成本电源方案，仅供大家参考。

LED电源的设计需要考虑诸多因素，效率和质量固然重要，但控制成本是必须的。如何在这三者间找到平衡点就能设计出一个较为优异的电源方案，本文介绍一位工程师自己设计的一个小成本电源方案，仅供大家参考。

方案特点：

隔离方案：能过CE

输入：AC85~265V

输出：9.05V电流0.7A

PF值：220V时，0.938(还可以调大一点)　

THD：15%左右

电源效率：82%

尺寸：PCB40*25*16

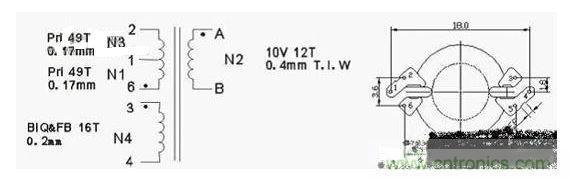

整个电源材料成本约人民币8元　　采用3x3WRM6变压器，变压器原理图如下：

图1：变压器原理图

方案原理框图如下：

图2：方案原理框图
