DC-DC直通车:DC-DC电源波纹的测量方法及仪器要求
品慧电子讯本文详述了直流转换电源纹波的测量过程,做出争取的测量方法,对测量所需的电子仪器做出要求,最后获得正常的电源纹波作为参考依据。希望阅读完本文后,新手能够掌握测量直流转电源纹波的方法。
直流DC-DC电源模块能够很大程度上缩短电路设计的时间,降低成本,因此被大量应用在电路设计当中。其中,DC-DC电源模块的好坏往往由电源波纹指标来决定,电源波纹指标是数字电路稳定工作的前提,为了确保电路顺利的工作,就必然要知道直流DC-DC电源模块的输出波纹,并进行观察,确保正常。
但是在对一些运行正常的电路进行测量时,往往会有人的测量结果出现偏差。纹波值会出现不正常的偏高现象,这并不是电路有故障,而是测量方法存在问题。
正确的测量方法
限制示波器带宽为20MHz(大多中低端示波器档位限制在20MHz,高端产品还有200MHz带宽限制的选择),目的是避免数字电路的高频噪声影响纹波测量,尽量保证测量的准确性。设置耦合方式为交流耦合,方便测量(以更小档位来仔细观测纹波,不关心直流电平)。
保证探头接地尽量短(测量纹波动辄上百mV的主要原因就是接地线太长),尽量使用探头自带的原装测试短针。如果没有测试短针,可以拆除探头的接地线和外壳,露出探头地壳,自制接地线缠绕在探头地壳上,保证接地线长度小于1cm。
示波器地悬空,只通过探头地与测试信号的参考点共地,不要通过其他方式与测试设备共地,这样会给纹波测量引入很大的地噪声。例如:当示波器和其他仪器共插线板时,其他仪器的开关可能通过接地线给测试带来噪声干扰。

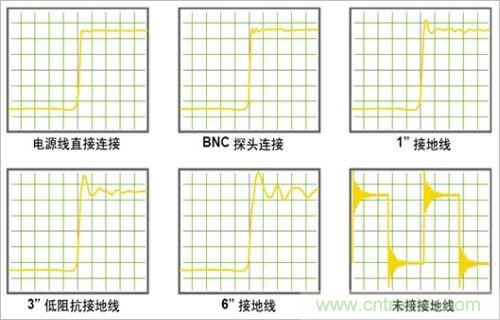

其中第3条是关键中的关键。接地线过长,其电感效应将给测量系统引入额外的噪声,如图1所示。

对仪器的要求
示波器参数要求:支持带宽限制功能:一般示波器都支持20MHz带宽限制,如:SDS1102CM。
探头要求:为了使接地线尽量短,尽量使用探头的原装测试短针,若无原装测试短针,则须自制短接地线:去除探头接地线套,用金属丝自行绕制接地短线,推荐五类线中铜丝,强度适中(还是有些偏软,有更好的请推荐)。其他候选有焊锡丝、刻刀。选择1X无衰减档位,一般无源探头在1X档位时,其带宽限制在6MHz/10MHz带宽,如此在前端可有效滤除高频噪声的干扰,减小纹波测量影响。
真正的纹波应该是什么样子?
以下各图可以让大家对纹波的相貌大概有个感性认识。被测 DC/DC 模块输出3.3V与1.9V两路电压。

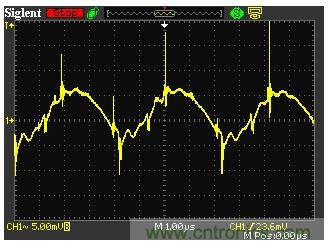

图2:3.3V输出波纹

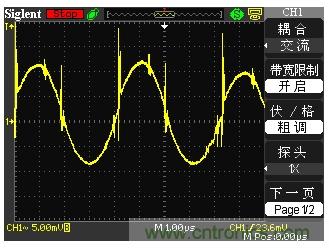

图3:测试方法不对3.3V输出波纹明显增大

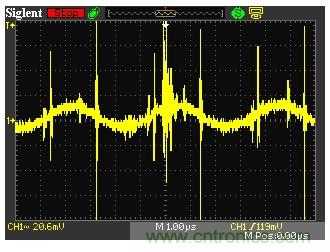

图4:1.9V输出波纹

图5:测试方法不对1.9V 输出波纹值明显增大
