网友分享:DIY一个LM317 可调稳压电源


网友又为大家发福利了!今天给大家奉上DIY的LM317可调稳压电源。反正学习各种路基电路需要电源,今天就试手用7805做一个稳压电源,做一个想调几伏调几伏的可调稳压电源。

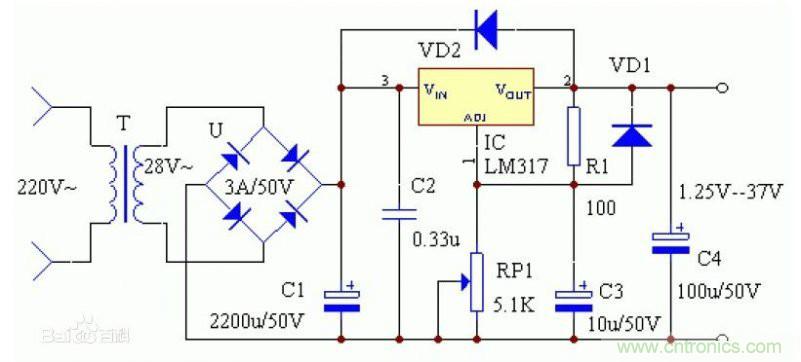

我带来的东西只有一些简单的工具和一个万用表,电烙铁啥的全在家,借用同学的电烙铁用着不是很习惯,只能凑合一下。 首先是电路图,网上找的。网友分享:DIY一个LM317 可调稳压电源

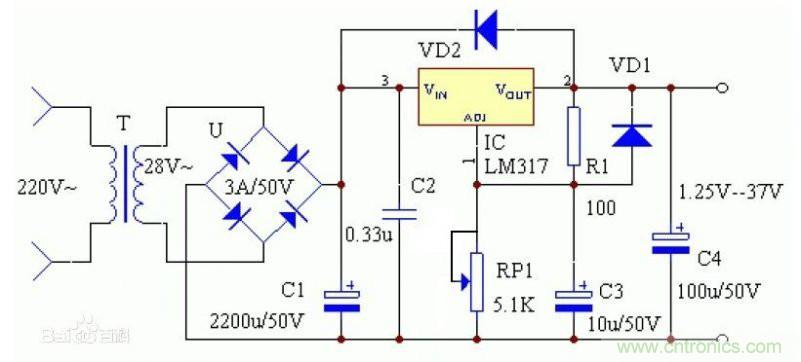

我发现如果按照这个电路图做,lm317只能输出最高电压,调节电位器没用,所以我修改了一下,下面是修改后的图。修改的位置是RP1处。网友分享:DIY一个LM317 可调稳压电源

这个是电子元件的布局,这里面的RP1还没有改,焊接时注意一下。正面

网友分享:DIY一个LM317 可调稳压电源

反面

网友分享:DIY一个LM317 可调稳压电源

反面反转

网友分享:DIY一个LM317 可调稳压电源

这是我买的一些材料,万用板好贵,而且焊盘不是很结实,坑爹啊……

网友分享:DIY一个LM317 可调稳压电源

先把元件都焊上。

网友分享:DIY一个LM317 可调稳压电源

所有的线都连接好了。

网友分享:DIY一个LM317 可调稳压电源

这个是老师给的12V变压器,我已经接好了,接下来就是通电测试了。

网友分享:DIY一个LM317 可调稳压电源

插上两根杜邦线,接到我2822的小音箱上试一下,没问题,正常工作,这时317的发热量不是很大,如果接大功率负载,这个小散热器是不足以让LM317“冷静”下来的。

网友分享:DIY一个LM317 可调稳压电源

最后来个完整的成品图。

网友分享:DIY一个LM317 可调稳压电源
