基于智能无线传感电磁阀控制电路设计

本文为大家介绍的是一款智能无线传感电磁阀控制电路设计，该无线传感电磁阀可智能化地实现随时随地监控矿井内瓦斯浓度功能。到底是怎么具体设计电路的呢？又是怎么工作的呢？

电磁阀控制电路：为了智能化地实现随时随地监控矿井内瓦斯浓度这一功能，主控芯片CC2430采用模糊PID进行控制，通过P0_1输出所需波形，通过下面的电路控制电磁阀的开合。电磁阀断开，抽排泵停止工作；电磁阀吸合，抽排泵开始工作，把矿井内的瓦斯气体排出矿井，直到矿井内的瓦斯浓度在安全的生产范围内。电磁阀控制电路如图5所示。

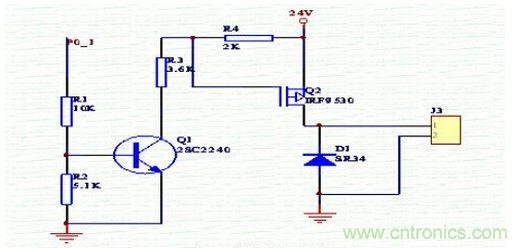

图 电磁阀控制电路当P0_1输出为高电平时，三极管处于饱和状态，场效应管IRF9530作为电子开关，IRF9530加了驱动电压，漏极获得放大电流，电磁阀闭合；当P0_1输出为低电平时，三极管的基极电压为0，使三极管处于截止状态，场效应管也不符合导通条件，也处于截止状态，电磁阀断开。
