爆拆苹果A8芯片，满足你的好奇心
品慧电子讯由于苹果一直都对iPhone的具体配置参数闭口不谈，这也激发了外界更大的好奇心。虽然我们可以通过软件了解到有关最新A8芯片的许多信息，但又有什么能比观察硬件本身来得更真切呢？这里对苹果的A8进行了拆解。到底内部是怎样的呢？由于苹果一直都对iPhone的具体配置参数闭口不谈，这也激发了外界更大的好奇心。虽然我们可以通过软件了解到有关最新A8芯片的许多信息，但又有什么能比观察硬件本身来得更真切呢？这里对苹果的A8进行了拆解。到底内部是怎样的呢？
首先要说的是A8的GPU，因为这是最难以在软件当中被分析的硬件元素。考虑到苹果声称A8的图形性能提升了50%，这让人猜测该芯片可能使用了Imagination PowerVR GX6650 GPU。而通过dieshot分析，情况却并非如此。

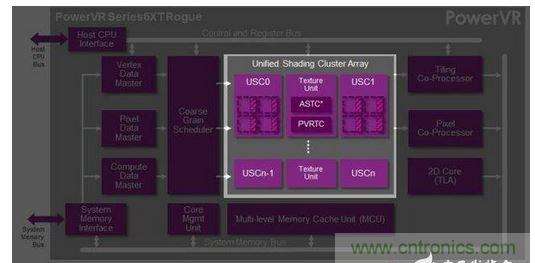

经过仔细分析，A8的GPU上只有4个核心，而不是6个，这也就排除了拥有6个核心的GX6650。从4核心这一点上看，苹果在A8上使用的应该是较小的GX6450。作为G6430（A7所使用）的直接继任者，GX6450拥有一定的性能优化和功能升级——包括ASTC支持，苹果的文件已经确认了这一点——因此选择这款GPU对于苹果来说也是合理的。在A8和其20nm制程上，GX6450的面积为19.1mm²，而A7的G6430为22.1mm²。虽然苹果因此节省了部分空间，但这却被GX6450更高的复杂性以及额外的SRAM所部分抵消了。
12下一页> - 第一页：爆拆苹果A8芯片，满足你的好奇心（1）
- 第二页：爆拆苹果A8芯片，满足你的好奇心（2）
GPU的旁边就是CPU区块了。不同于GPU，A8的CPU区块出现了明显的缩小，根据Chipworks的预测，该区域的面积可能从A7的17.1mm²缩小到了12.2mm²。在A7的Cyclone架构当中，分辨出单独的CPU核心是件很困难的事，A8也同样如此。虽然具体的情况要等到深度分析之后才能搞清楚，但可以这么说，A8的架构绝对是衍生于Cyclone。苹果在去年的基础上加入了一些小的调整，使其比Cyclone更加强大了。从照片当中还可以看出，A8并不像A7那样拥有明显的L2缓存区块，这可能是因为该部分被重新布置成了一个每核心设计。
A8上面最后一个可辨别的区块是SRAM缓存。在A7上，这一区块为4MB，服务对象是GPU和CPU，而A8的情况与此相同。虽然从28nm缩减到了20nm，但这个4MB SRAM区块的面积依然相当大，似乎比4MB应有的面积更大，而这主要是因为SRAM单元并没有完全缩减50%。根据Chipworks的预测，SRAM单元的尺寸现在大约是0.08µm²，相比A7的0.12µm²缩减了大约33%，而非50%。因此，SRAM缓存依然占据了不小的空间，但能够在服务更大内存请求的同时而又不必走off-die的价值依然是巨大的。
根据预测，A8的核心面积为89mm²，对比之下，A7的核心面积为104mm²。Chipworks指出，如果这是直接的缩小，那么A8将会比A7小50%（尽管并不是所有的单元都可以得到如此大程度的缩小）。这同时也表明，苹果花费了不少的时间来通过更加复杂的CPU和GPU架构和各种五花八份的功能加入来提升了A8的性能表现。<上一页12 - 第一页：爆拆苹果A8芯片，满足你的好奇心（1）
