详析DC/DC电源中的控制芯片DPA426
品慧电子讯DPA426是高度集成的DC/DC电源控制芯片。DPA426支持正激和反激模式，工作高效，能够实现贴片式封装，而且该芯片简化设计，节约空间和成本。DPA426芯片集成了一个200V的高频功率MOSFET，DPA426芯片集众多功能于一身，其中包括输进过欠压检测、PWM控制、开关控制、热关断保护、工作频率选择、外部时钟同步、可编程电流限制、软启动及管段自动重启动。DPA426最大输出100W，还有DPA423－425，输出功率分别为18W，35W，70W。

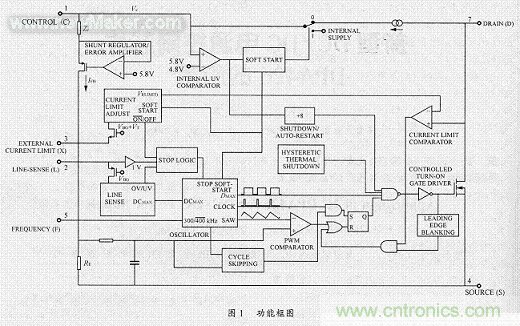

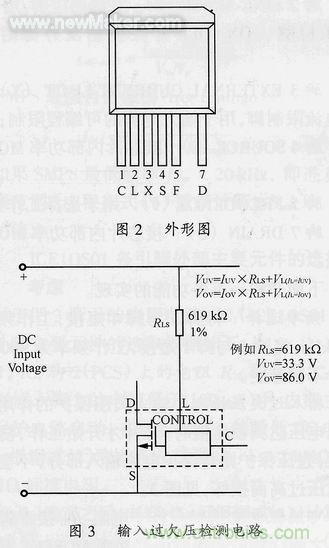

DPA426简介DPA426的输进电压范围为16～75V，其内部功能框图见图1，外形封装见图2，各管脚功能如下：脚1CONTROL（C）控制脚，接内部误差放大器同相输进端，为反馈电流输进端，用于占空比控制；脚2LINE?SENSE（L）在线感应脚，用于过、欠压检测，ON/OFF开关控制及外部时钟同步；脚3EXTERNALCURRENTLIMIT（X）外部电流限制脚，用于输进电流的可编程限制；脚4SOURCE（S）接芯片内部功率MOSFET源极；脚5FREQUENCY（F）用于选择工作频率；脚7DRAIN（D）接芯片内部功率MOSFET漏极。

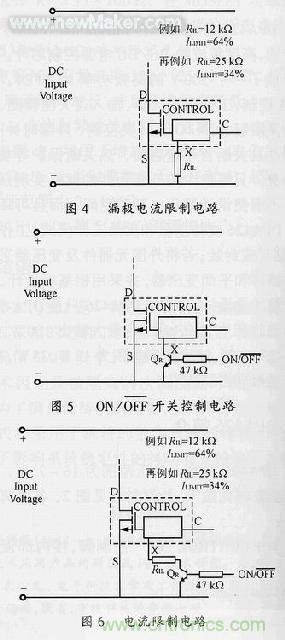

功能实现频率选择将脚5与脚4短接，工作频率为400kHz；将脚5与脚1短接，工作频率为300kHz，脚5不能悬空。输进过欠压检测输进欠压保护的作用是使输进电压达到设定值时，芯片才开始工作，防止误触发；过压保护则是保护电路输进部分，不会因输进电压过高而损坏，见图3。可编程电流限制将一电阻RIL接于脚3与脚4之间，就可实现对内部功率MOSFET漏极电流的限制，防止因输出过流或短路引起的损坏，见图4。

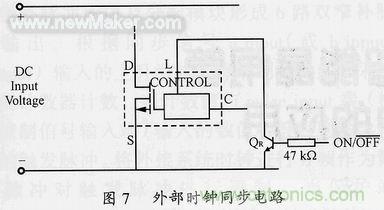

ON/OFF开关控制可实现对芯片的开关控制，脚3若悬空则芯片停止工作，见图5；若在三极在电源开启时，防止浪涌电流过大而损坏内部功率MOSFET及防止变压器饱和；自动重启动功能是在电路工作不正常时，使芯片处在一种低功耗的保护状态，恢复正常后使电路重新启动。热关断保护用来保护芯片不因过热而损坏，当芯片温度高于137℃时，芯片内部保护电路会使内部功率MOSFET停止工作；当芯片温度低于110℃时，保护会自动解除，芯片继续工作。

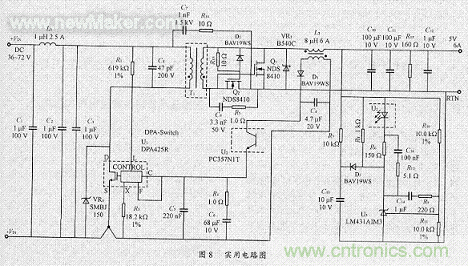

电路设计图8是一标准单路输出、正激式DC/DC变换器，输进电压为36～72V，48V输?时效率可达90％。电阻R1设置输进过、欠压保护分别为33V和86V；R3用来设置输进电流限制；脚5连接于脚1使芯片工作于300kHz；VR1用来嵌位功率MOSFET的漏极电压并使磁芯复位；C9及R5用来保护Q2，使漏源电压不超过Vdss；次级功率MOSFETQ1，Q2用来实现同步整流，进步整机工作效率；L2的低级用作输出扼流圈，次级整流、滤波后为芯片提供偏置电流；稳压部分采用了比较器431，与R10及R11组成的输出分压网络进行比较，并通过偏置绕组提供的偏置电流完成稳压；D3及C13组成一个软启动网络，与芯片内部限流、软启动共同用来防止电源启动时的过冲现象，R7用来给C13放电；R6，C16，R12，C14，R9，R4，C5共同完成控制循环响应。
