半桥高频变压器电路及波形

半桥变压器的工作原理其实与推挽式变压器十分相似，只是在激励方式和工作电源的接入方式上有所不同。本篇文章针对新手，给出了半桥变换器当中的高频变压器的一些设计资料。

电路图

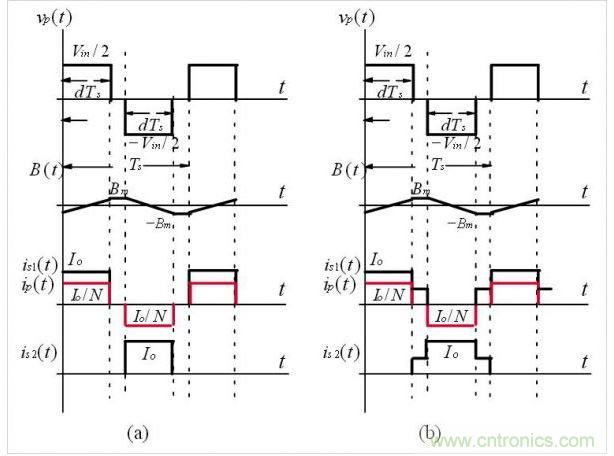

主要波形

J：为变压器原副边导线的电流密度(A/mm2);fs：为变换器的开关频率;K：为变压器的窗口系数;η 1：为变换器在低限满载时的效率。从面积积公式可知，副边有续流二极管的变压器，其拓扑系数小一些，如对于Dmax=0.45，KT(a)=0.57，KT(b)=0.58本篇文章针对新手，适合作为参考资料供各位进行查阅，也可作为新手入门的指导。希望大家在阅读过本篇文章之后能够有所收获。
