超实用的带指示器的矿灯充电电路设计

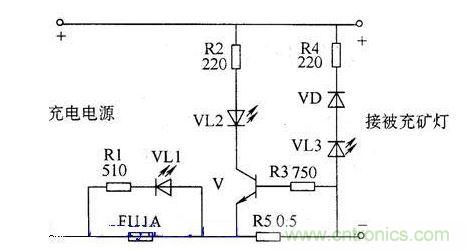

品慧电子讯在矿灯蓄电池充电时,绿色充电指示灯点亮;充满电后,充电指示灯自动熄灭;在蓄电池极性接反时,黄色指示灯点亮,可避免蓄电池过充电或因极性接反而造成不必要的损失。电路工作原理该矿用充电指示器电路由电阻器R1~R5、发光二极管Ⅴ和熔断器FU组成,如图所示。矿用充电指示器电路图 矿用充电指示器电路蓄电池充电时,V导通,VL2点亮。当蓄电蓄电池极性连接正确时,VL3不发光。若蓄电池极性接反时,则VL3点亮,发出黄色警告信号。当某种原因(例如蓄电池内部短路)使熔断器FU熔断时,VL1点亮。元器件选择R1~R4均选用1/4W金属膜电阻器;R5选用27的线绕电阻器。VD选用1N4007型硅整流二极管。VL1~VL3均选用φ5mm的高亮度发光二极管。V选用58050型硅NPN晶体管。
