马达控制中关键安全应用的解决方案
对于安全具有关键性的应用来说，由于中断和相关的服务例程而导致缺乏确定性，因此使用微型控制器来实现马达控制的效果并不令人满意。
对于安全具有关键性的应用来说，由于中断和相关的服务例程而导致缺乏确定性，因此使用微型控制器来实现马达控制的效果并不令人满意。
此外，基于微控制器的实施方案无法处理超过一个马达，严重限制了其达到高性能 （在取样时间小于10μs和开关频率高于100kHz下达到数万RPM） 的能力。图1总结了现今使用微控制器的马达控制工程师所面对的大多数挑战，以及SmartFusion2 SoC FPGAs-based解决方案为设计工程师带来的价值。
马达控制方案
使用美高森美SmartFusion2 SoC FPGA，用户可以选择各种替代方案：
1. 具有严格中断屏蔽控制的纯软件解决方案
2. 分区的硬件和软件解决方案，硬件用于处理马达控制算法的关键部分
3. 确保更快的速度和确定性实施的纯硬件解决方案
所有这些选项都是可调节的，用于控制单一或多个 （最多六个） 马达，在极小密度和小占位面积器件中采用多种算法。现今可以使用的算法包括：PMSM/ BLDC的无传感器FOC、使用霍尔的FOC、使用编码器的FOC、用于感应马达的VFD。
对于纯硬件实施方案，用户可通过Libero SoC获得完整的IP模块组合，涵盖Clarke和Inverse Clarke、Park和Inverse Park以及先进的PI控制器。此外，也提供转子位置GUI控制，用于马达配置以达到单一马达30KRPM，或者配置六个马达，使用时分多路复用算法在单一设备中并行运行。该GUI还可以显示来自FPGA器件的实时信号，这对于调试是非常有用的。
总括而言，美高森美坚固耐用的SoC SmartFusion2和Igloo2 FPGA器件具有较大的密度，允许设计人员在ASSP、CPLD或其它分立器件中结合马达控制实施方案和附加功能。这种高集成度进一步节省了BoM成本、减小了电路板空间、提升了系统的总体可靠性，并且简化了采购过程。

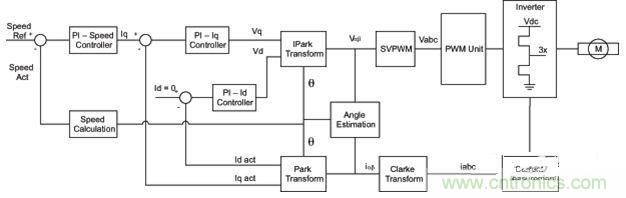

图中文字：速度参考、PI-速度控制器、PI-Iq控制器、IPark转变、SVPWM、PWM单元、逆变器Vdc、速度动作、速度计算、PI-Id控制器、角度估计、Park转变、Clarke转变、电流测量
