无线充电A4WP如何克服多模收端？前景如何？

设计工程师肯定都知道，无线充电多模收端的设计是一个难点，特别是如果要做同时支持A4WPQiPWA三模的收端。现在市面上的无线充电A4WP却很好的克服了这个问题，那么它到底是如何做到的呢？

苹果的iWatch渐行渐近，之前传言的无线充电功能肯定会有，但是会用什么技术、什么标准则是大家一直在猜测的。不少人认为苹果会用揩振式的A4WP标准，然而，按照苹果的做法，他好像不会用其它机构主导的技术，因为就连手机上的USB接口他都要换成自家的标准，他怎会接受无线充电用其它家主导的标准呢？不过，揩振式的无线充电因其比电磁感应式具有更多的优势，特别是在共公场所使用的优势，比如不用对准线圈、可以有一定的距离、最主要可以一对多充电，所以，从智能穿戴电子产品的特性来看，谐振式无线充电方式更适合。在IIC展会上，昌旭与供应链上的专家讨论，认为苹果采用揩振式技术的可能性最大。

NXP在IIC发布高效率主动式振流A4WP芯片

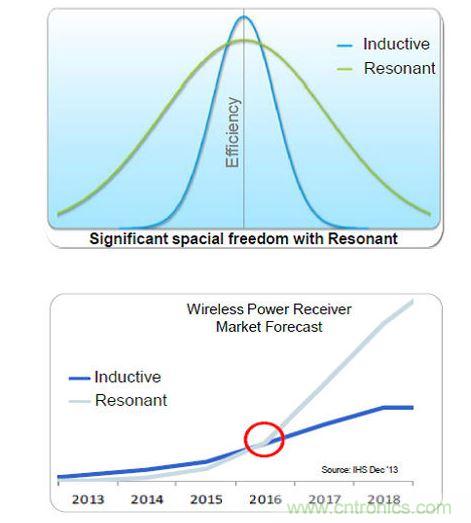

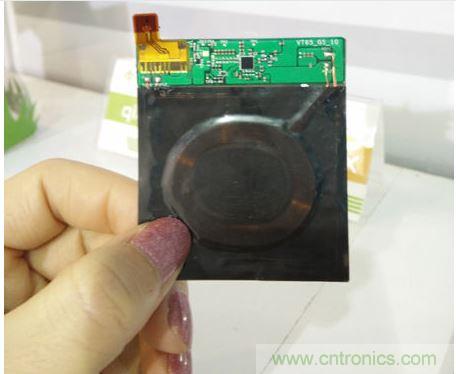

“虽然今天Qi标准仍是无线充电的主流，但是2016年谐振式无线充电会超过电磁感应式无线充电。因为前者可以实现松偶合、一对多充电、可以做更薄的线圈、可以通过蓝牙来通信等很多优势。”NXP半导体智能模拟产品线总经理Hyung Kim在日前的IIC-China会上表示。所以，他们目前将重点放在了揩振式的A4WP技术上。他指出，目前谐振式的无线充电A4WP有三种收端技术，包括被动振流、半桥主动振流和全桥主动振流。NXP专注于其中效率最高的全桥主动式振流无线充电技术。目前在收端的效率可以达到86%，充电距离可达1英寸。充电电流可达1.2A, 5V。“我们可以做出目前最小的A4WP收端芯片3.4x3.56mm。”他称。

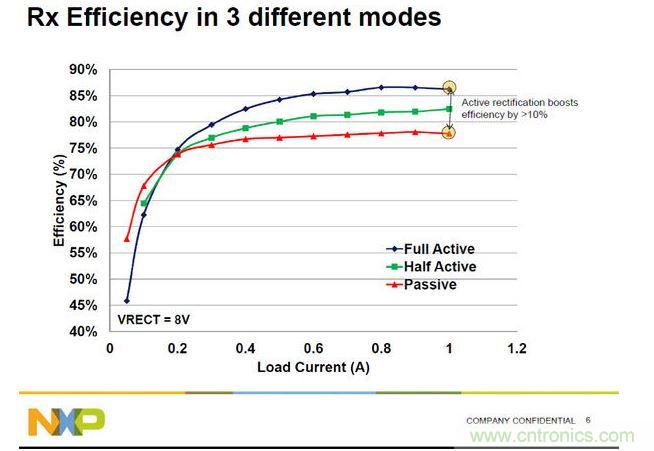

图题：全桥主动振流式的A4WP收端芯片效率最高，NXP可以达到86%。不过，Hyung Kim表示，虽然NXP最看好A4WP，但是基于目前Qi还是主流的技术，所以，他们会在今年的四季度推出多模A4WP/Qi/PWA的无线充电接收芯片。

台湾高创科技，无线充电铁氧体的傲者

在无线充电的模组中，有一个重要材料就是线圈下面的铁氧体磁性材料，这层重要的屏蔽材料不仅因为它决定了模组的厚度，还因为它的成本占据了无线充电模组的重要比例。这种材料的配方与生产都具有高度保密性，目前全球做得最好的是日系的TDK与日立。不过，台湾高创科技也是其中的佼佼者。在IIC现场，凭借在铁氧体磁性材料上的优势，高创科技展示的各种超薄超小无线充电模组吸引了不少参观者，我也被吸引过去。

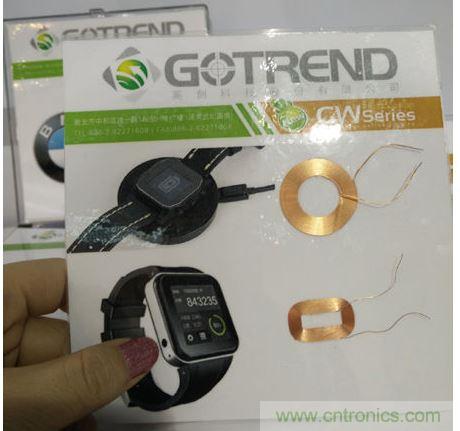

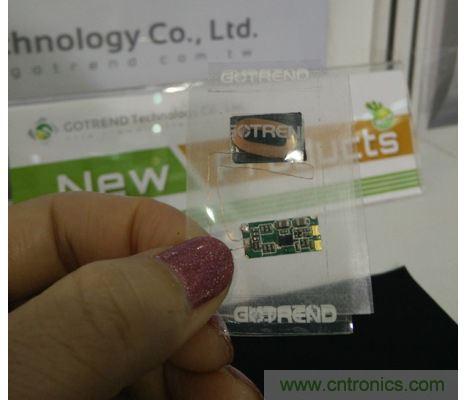

图题：以上三个分别是为蓝牙耳机、智能手表与手机设计的超薄无线充电模组。

该展台负责人表示，蓝牙耳机无线充电模组，电流100-200毫安，成本比较贵，大概5美元左右,主要是TI那个高度集成的芯片比较贵。手表无线充电和手机无线充电可以共用一套芯片方案，成本大概是3-4美元。“现在收端标准品都是0.6mm薄了，已可以满足手机手表等电子产品对于厚度的要求。”他说，“发端的产品也已经可以做到1.5mm厚度（整体厚度）前一代的产品大概在3.5mm。”对于未来的产品，该负责人表示，无线充电多模收端的设计是一个难点，特别是如果要做同时支持A4WPQiPWA三模的收端。“现在尝试的做法是通过f p c的方式来实现，中间是一个小的线圈，实现磁感应的，外围是一个大的fpc，实现共振式。”他透露。之前，他们有qi与PMA双模的收端产品，厚度仅为0.66毫米。“PMA标准也是不容忽视的。它的优势是有星巴克麦当劳之类的连锁店在推，所以这一块也许会更好，走得更快。我们注意到去年国内的一些大手机公司包括中兴华为都加入了PMA联盟。”他提示道。

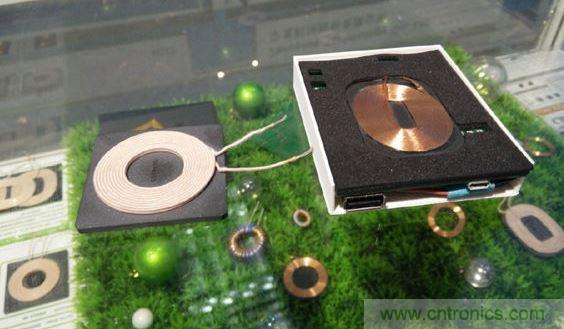

图题：无线充电发端产品的演进，厚度大大减小。发端产品已经可以做到1.5mm厚度（整体厚度）前一代的产品大概在3.5mm。
