教你使用部分 PLL 创建调制波形的捷径
我们可能都见到过这样一种情况，需要随时间变化扫描频率。如果您遇到这样的问题，可以考虑应用雷达等方法，在这类应用中目标不仅可以把发送出去的信号反射回来，而且还能够与接收到的信号进行对比。
观察频率 (Df) 差异，我们可确定信号返回所需的时间 (Dt)。知道该时间后，我们就可以算出与目标的距离。如果让线路的斜率更陡，那么系统对噪声的敏感度就会降低，但这样做的代价是缩小了覆盖范围。

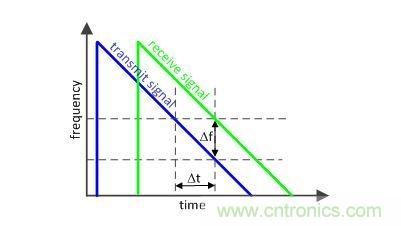

图1：频率差异的对比
对于雷达应用而言，重点是要让图中产生的波形具有极高的线性度与恒定斜率，以避免频率计算错误。在允许较高非线性度的应用中，可使用数模转换器 (DAC) 来调节电压控制振荡器 (VCO) 的控制电压，以生成所需的波形。该开环方案的一个难点是波形的斜率会受到部件间变化、温度、VCO 频率漂移以及 VCO 频率提供推频的影响。
对于需要更好线性度的应用，可选用锁相环 (PLL)（例如 LMX2492）方案通过在反馈分频器中添加部分调制功能来创建波形。下图是实际测量结果，其着重解决从 9850 至 9400MHz 的 45us 频率线性调频挑战。频率突变会导致过冲与周跳，但通过将器件编程至 9800MHz 并保持 5us，然后继续斜坡变化，可减少该问题。通过使用下图所示的这种双斜坡方案，可提高性能。

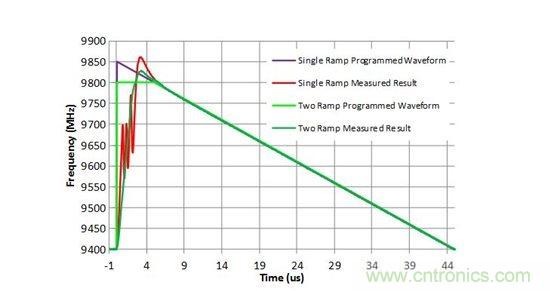

图2：双斜坡方案中的频率变化
除了使用额外频率斜坡改善波形线性度以外，它们还可用来创建更复杂的波形。例如下图 所示，双斜坡方法可用来计算移动目标的多普勒转换。

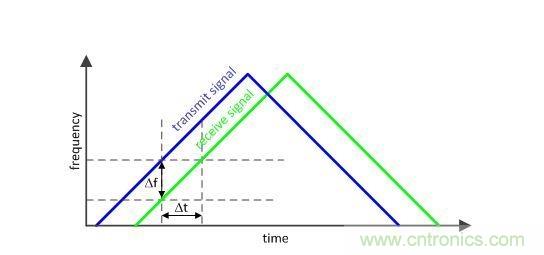

图3：多普勒转换
