解读ADF4350的调试过程

ADF4350结合外部环路滤波器和外部基准频率使用时，可实现小数N分频或整数N分频锁相环(PLL)频率合成器。ADF4350具有一个集成电压控制振荡器(VCO)，其基波输出频率范围为2200 MHz至4400 MHz。此外，利用1/2/4/8/16分频电路，用户可以产生低至137.5 MHz的RF输出频率。对于要求隔离的应用，RF输出级可以实现静音。静音功能既可以通过引脚控制，也可以通过软件控制。同时提供辅助RF输出，且不用时可以关断。

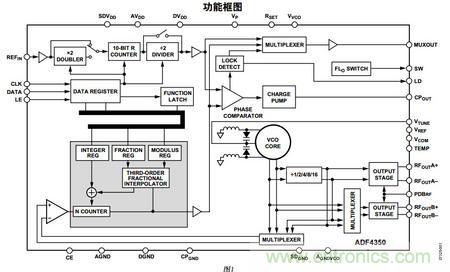

所有片内寄存器均通过简单的三线式接口进行控制。 该器件采用3.0 V至3.6 V电源供电，不用时可以关断。功能图如下，懂锁相环的请仔细品读。不懂的可以直接忽略掉，这里楼主我用它来产生一个高频的信号去调制一个低频的信号源，然后让这信号去充当一个很高大上的东西的时钟，这里产生的信号时1G。

图1：功能框图

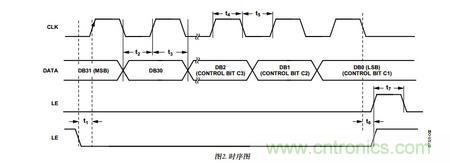

这个片子内部资料原理可能需要去仔细品读。但是时序却是普通的SPI。一般人都能把他写出来。但是这里仔细看PDF会发现有BUG。我始终只看到write operation。 却没有发现有read operation，可能是自己对于SPI不够很深入的了解吧。或者PDF根本没有给出如何去read。看时序你就发现。

图2：SPI时序图

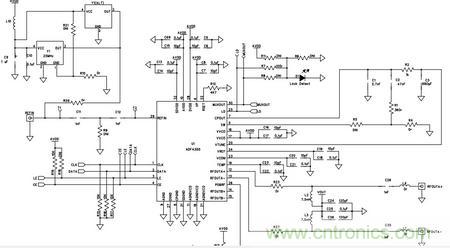

另外此chip有6个寄存器，分别可以设置他的相关参数。包括reference、vco的分频以及power。这里可以在官网下载一个关于4350的soft。只需把需要的参数输进去，寄存器能够自行进行配置。原理图如下：

图3：原理图

这里采用的MCU为MSP430 LAUNCHPAD.4线控制。分别为：clk,data,le,pd.LD是锁定脚。如果频率没有锁定此脚会输出低电平。只有锁定了才会输出高。所以调试时候下载程序之后可以先检测这脚是不是为高。这里这个很重要。另外晶振采用的10M。有源的。不能太高，太高了当时用的一个12V恒温晶振效果没出来（这里可能不是那个恒温晶振的问题，可能也是那板子的问题）。

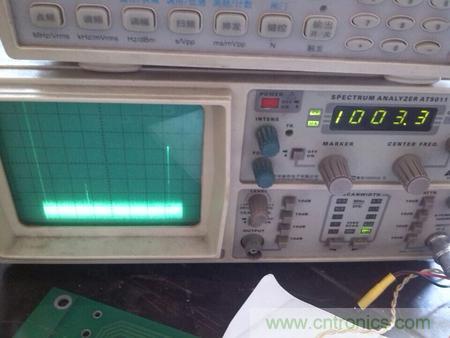

调试心得：一般的示波器看不到波形的，这个输出最低200M，示波器的采样率一般也就1G或者2G。是不能看到200M及1G的信号的，我用的那个就是60M的。当时还以为又出问题了。为何LD锁定了输出高电平但是却看到的信号始终为0，后来不知怎么的突然看到示波器上面的标注。才想起用的频谱仪！下面是频谱仪的图片。

图4：频谱仪
