如何以单级方式驱动带功率因数校正的LED

大多数PFC转换器都使用升压拓扑，需要输出电压高于峰值线路电压。那么如何以单级方式驱动带功率因数校正的LED呢？本文将讲解一种方案：SEPIC拓扑允许输出电压高于或低于输入电压。这有助于控制器直接调节LED灯串中的电流，无需二级功率级。

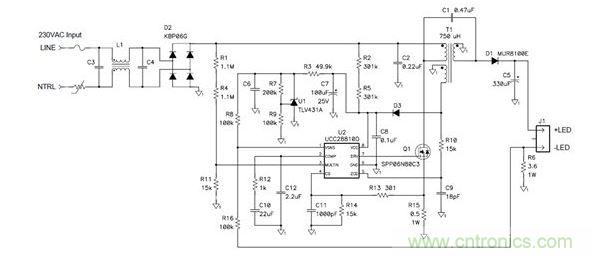

PFC-SEPICLED驱动器PFC代表“功率因数校正”SEPIC代表“单端初级电感转换器”当然，LED代表“发光二极管”在一个转换器中整合这三种特性，可为LED照明提供具有良好功率因数的高效率单级解决方案。图1是PFC-SEPICLED驱动器的原理图。

图1.PFC-SEPIC转换器可使用传统PFC升压控制器控制。SEPIC的一个重要特征是缺少隔离功能。这样该结构就只能用在不需要安全隔离的应用中。想一下完全密封的应用，用户不能访问通电部件，例如路灯和高顶棚灯。大多数PFC转换器都使用升压拓扑，需要输出电压高于峰值线路电压。SEPIC拓扑允许输出电压高于或低于输入电压。这有助于控制器直接调节LED灯串中的电流，无需二级功率级。任何PFC升压控制器都可用于驱动PFC-SEPIC功率级。这是因为电源开关位于低侧，就像在升压拓扑中一样。PFC升压控制器强制开关中的峰值电流跟随输入电压正弦波，因此可提供良好功率因数。与升压拓扑不同，在耦合电感器SEPIC中，当开关关断时没有输入电流流动。因此，功率因数没有升压拓扑中那么高。然而，功率因数很容易保持在0.9以上，这对大多数照明应用来说已经足够了。图2是线路电压及电流以及电流谐波量的实例，其中谐波量保持在EN61000-3-2C类要求以下。

图2.该拓扑不仅可提供良好功率因数，而且还符合EN61000-3-2C类标准。使用该拓扑可实现极高的效率，因为：1.使用单级实现PFC、功率转换与稳压，可消除有关双重或三重转换的不利因素；2.SEPIC的钳位电容器可收回耦合电感器中的泄漏能量，与反激拓扑相比，可轻松节省2%的能源或提高效率。
