智能手机中ESD和EMI音频系统连接器的解决方案
这篇文章简要地探讨了手机音频系统中ESD及EMI的起因及结果。接着研讨了ESD干扰抑制器和EMI滤波器的使用，以避免这些威胁。最后，比较了当前三种解决方案。
这篇文章简要地探讨了手机音频系统中ESD及EMI的起因及结果。接着研讨了ESD干扰抑制器和EMI滤波器的使用，以避免这些威胁。最后，比较了当前三种解决方案。
现代材料和技术引起静电放电（ESD）和电磁干扰（EMI），并成为经常存在的危险。我们的穿着和我们接触的物品会引起静电放电。数字技术已有电磁干 扰。静电放电会破坏手机里的电子部件。手机容易替换，但对用户的伤害很大。手机电路设计者必须确保采取必要的措施，以消除ESD的破坏。
在音频电路中如有电磁干扰（EMI），会出现嘶嘶、噼啪、嗡嗡等声音，声音质量很差。手机用户无法忍受这样的干扰。因此，必须设法过滤音频电路的电磁干扰。
静电放电——起因、结果和抑制
起因
差不多每个人都经历过静电流的影响。当我们还是史前石器时代的穴居人时，我们已在闪电中见到过它。当然，它今天仍是重大的威胁，各处都有。用塑料梳子梳头，可看到静电荷的产生。将你的手臂靠近电视机的屏幕，你会看到你手臂上的汗毛竖起来。这也是静电效应。
当你打开车门，从你的车中走出，你也许会感受到一阵电击，它来自静电释放。随着家里和工作地点拥有越来越多的电器设备，静电已是一种持续的危险。制造或维修电气设备的人们要保护自己和工作用的设备，他们将自己与设备连接，用以避免电器设备静电放电造成的伤害。
结论
我们能看到闪电打击建筑物和树，它具有破坏力。如果电子电路的ESD保护不是最优，即使是很少的放电，也会破坏灵敏的电子电路，这是人们已探测到的。 手机具有一定的ESD保护。音频电路的外部连接是ESD最常见的来源。简单地插入耳机及扩音器，这也许意味着手机将受ESD的影响。
如图1所示，电子部件受ESD影响时，会发生什么？会产生一个细微的孔，氧化物将侵扰部件。
图1 受ESD影响，氧化物冲进一个小孔
抑制
与所有的商品相同，手机必须根据IEC61000-4-2条例鉴定其ESD。条例规定：手机可抵抗15 kV空气放电（通过330Ω/150pF），即大约不小于1毫微秒穿过45A电流。在这种情况下，手机应能继续工作，没有被破坏。上述是一个高能量脉冲与 ESD人体模型实验的比较情况。为了保护主芯片，在每一潜在的ESD入口点都必须添加额外的ESD保护。一般来说，抑制ESD的设备生成可控输出，称作箝 位电压。

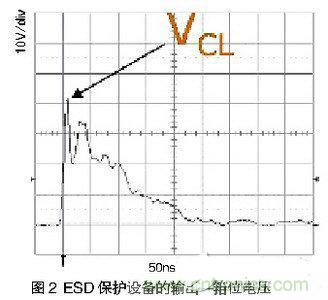

图2所示的是一次ESD事件中，ESD保护设备的输出（箝位电压）
电磁干扰EMI——起因、结果及滤波器
起因
电流流动，在导体周围产生磁场。电流变化，磁场会随之变化。所以，简单地开关电流，即会产生磁场的变化。磁场的变化可引发附近其他导体产生信号。上述是基本的电学原理。
家庭用电和工业用电均使用50Hz或60Hz交流电。这是听得见的频率范围。电流持续不断地变化，附近相同频率的导体将产生信号。如果你使用过Hi-Fi，使用独立的播放器和扩音器，而同时它们底盘未连接在一起，你将听到嗡嗡声。
思考当今电子世界，到处信号持续不断地变化：
·
音频的输入/输出能产生辐射及传导EMI，然后发射更高频率的射频线，导致信号失真。
·手机天线（TDMA脉冲）会发射射频信号，此信号可被长线头戴式耳机接收，导致音频信号通路中EMI噪音。

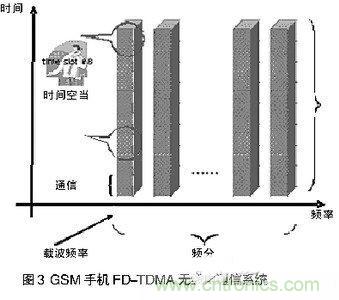

GSM（全球通）手机标准使用频分多路传输和时分多路传输，同时传送大量电话，如图3所示。

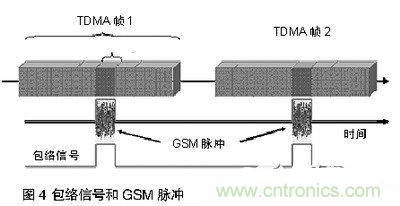

特定的手机只在属于它的时间空当发射。包络信号的基本频率是1/4.615ms=217Hz。谐波频率为434Hz、651Hz等。如此频率是听得到的。如图4所示，为手机的包络信号。
结果

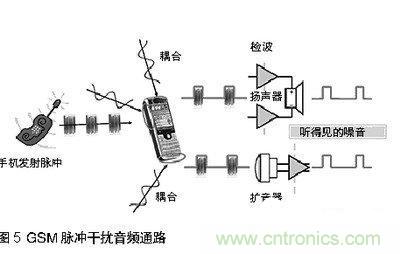

当手机与基站通讯，或两个手机彼此接近时，发射脉冲通过扩音器，扬声器，或头戴式耳机线传人音频通路。见图5。结果是音频质量大幅降低。
