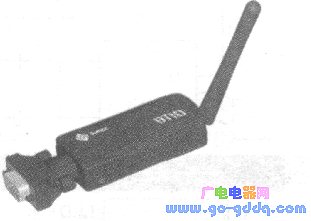

BTS1009C蓝牙串口适配器的应用

　　BTS1009C的具体性能指标：符合蓝牙Class2.0版本：使用2.4～2.4835GHz公共ISM频段；RS-232串口传输速度率最高可达460.8Kbps；传输距离于空旷地带可达100m；内建与外置天线增加信号传输稳定及传输距离：LED显示传输及电源状态：支持管脚供电提供5V电源；芯片内建硬体自动流程控制：遵循RF输出功率Class2标准；操作温度0℃～60℃；存储温度-l0℃～70℃；蓝牙传输速率最高可达723Kbps。

　　应用1：西北油田数据采集系统

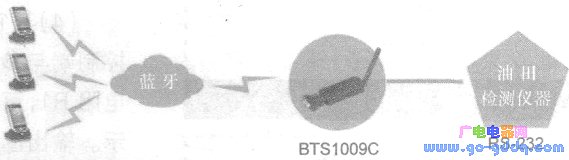

下图显示了BTS1009C蓝牙串口适配器在油井数据采集中的基本工作原理。

　　客户端的油田检测仪器是RS-232的串口输出，通过BTS1009C将仪器的检测数据打包转换成蓝牙Bluetooth协议，经无线蓝牙传输到PDA掌上电脑，再通过PDA蓝牙串口对数据进行解包，转换成公司需要的油井数据进行保存与分析。

　　西北油田在以往的数据测试与采集工作中的程序是，油田工作人员驱车到达油井，下车后到油田检测仪器前，手工抄录或打印油田检测仪器所检测的油井数据，然后上车在去下一座油井，如此反复。由于西北地区的气候环境非常恶劣，夏天炎热，冬天寒冷，油井之间的距离有很远，工作人员的工作是非常辛苦的，错误也在所难免，严重降低了工作效率。应用BTS1009C蓝牙串口适配器后，减少了油井现场的布线及复杂的操作，只需要利用PDA的蓝牙功能来对油井现场的检测仪器的工作的数据进行采集分析，工作人员在驱车到达离油井100m的范围之内，在车内就可以用手中PDA对该油井的检测设备所产生的数据进行采集，工作轻松完成，数据精确可靠，工作效率同时大幅度提高。应用2：浙江交通罚单系统

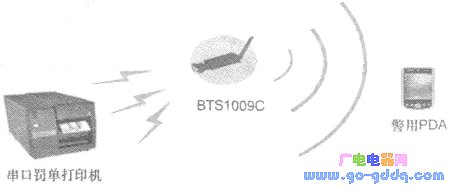

　　下图表示的是BTS1009C蓝牙串口适配器在交通罚单系统中的应用。

　　交通警察在对交通违章进行处理时，将违章信息写入手中的警用PDA，PDA的串口蓝牙将数据转换成蓝牙Bluetooth协议，经无线蓝牙传输到BTS1009C蓝牙串口适配器，再经BTS1009C将收到的数据解包，通过RS-232串口将数据传给串口打印机将罚单打印出来。同时违章人的违章信息被有效地保存在PDA中。

　　由于开具罚单的打印机装在车辆上且不方便携带，又不能用线来和交警手中的PDA连接，所以采用无线传输的方式是最有效的解决方案，BTS1009C正好符合这个应用中的各项要求，把BTS1009C和打印机连接在一起，PDA从远程发送数据通过BTS1009C传到打印机上，打印机即打出单据。

　　鉴于以前交警开具罚单都是以手写方式来开具，会有写错记错的状况发生，且手写的单据不宜保存和管理，还需人工将其录入计算机，环节的增多同时，也造成了对交通违章及事故事实认定的纠纷。所以交通部门现在采用打印的单据来取代手写单据，这样不易出错且电子档案方便保管，再减少了工作环节的同时，提高了处理违章及事故的效率。

　　串口通讯以其数据的稳定性和可靠性，在工业控制中得到了广泛的应用。随着工业与民用自动化控制产业的不断发展，在摆脱传统串口通讯的固有缺陷时，BTS1009C蓝牙串口适配器不失为一种经济可靠的选择。希望这一新产品能够得到更加广泛的应用，也希望工程技术人员在实践中设计出更加优秀的应用方案。
