大功率LED照明的缺点：LED驱动电源可靠性极差，发热高，很多LED的驱动电源被烧坏，其中很多都是由于不起眼的外围小器件坏掉而导致整个驱动电路失效。“因为LED驱动电路效率低导致环境温度高，很多器件顶不住这么高的高温被烧掉。我也帮我们客户看过烧坏的器件，有的仅是小的三极管、二极管烧掉，整个电源就崩掉了。”德州仪器高性能模拟产品业务拓展经理刘学超解释道，“看起来是个小问题，但LED整个环境温度非常高，70%的热量是通过散热片散的，散热片后面是驱动电源，温度很高，很难控制。”所以，业界现在的努力目标就是提升效率，降低漫度，提升集成度，减少元器件数量，并一尽量用可靠的元器件。“比如说电感就是一个非常可靠的东西，电感是千百年来大家用的东西，而不是有源器件。”他补充。
针对这个目标，TI于今年正式推出了新的LED驱动架构——双极多串LLC拓朴架构，相对于传统的大功率(功率是250W—300W)LED驱动架构，该架构中省掉了昂贵的多串高压DC/DC降压器，改为多个变压器串联的LLC谐振电路，直接实现恒流，效率大幅提升至92%，比传统架构提升4-5%，元器件数量也大幅减小，可靠性提升，EMI设计更简单。(如图)“简单来说，它就是将原来需要的恒压模块与恒流模块合成为一个模块，相当于省掉一个恒压模块。”刘学超表示。
旧架构的比较
上图中UCC25710是TI刚量产的一颗针对大功率LED照明和LED背光的、基于多个变压器串联的LLC谐振电路，已用在LED路灯和超薄LED电视的背光上。UCC25710就是基于TI创新的、具有专利的双级多串LLC拓朴架构而专门设计的。

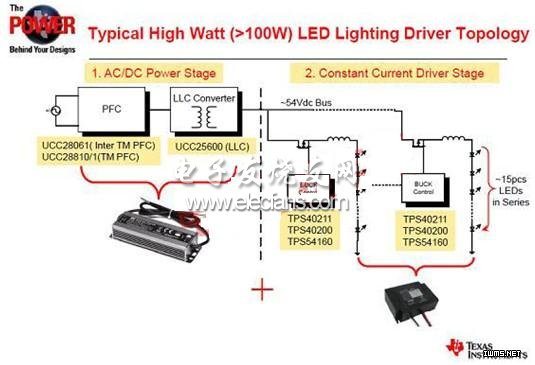

(如上图)在传统的大功率LED照明架构图上可以看到，它有两个BLOCk，第一个Block叫恒压模块，DC/DC出来以后得到一个恒压的输出，第二个是恒流模块，恒流模块是每串LED都会需要DC/DC升压或降压的电路，对每一串LED进行恒流。这是传统的典型的大功率LED驱动的拓扑架构。

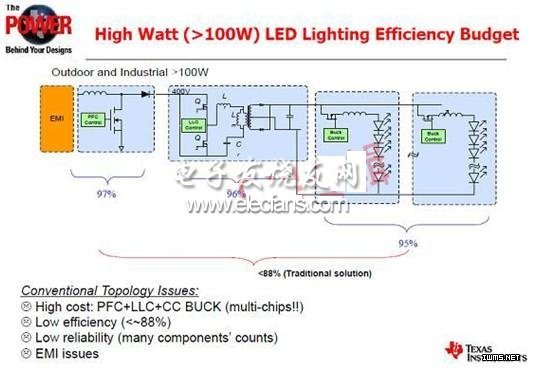

这种拓扑架构的效率分布为：临界模式PFC的最大值在97%左右，LLC谐振半桥效率目前在业界我们认定是比较高的，它的效率大概是96%，每一串恒流降压它的效率在95%左右，三个相乘的总效率(典型值)应该在88%以内。“当然有的客户可以做到90%，但会牺牲很多成本，比如说二极管需要同步整流的二极管，这是用钱来提高效率。此外，在大的降压上做一些软块干扰工作，来得到一个高效，这些都是一些方法。但它总体来说效率不会太高，大概应该在88%左右。”刘学超解释道。
他继续分析：传统拓扑架构的缺点，首先它的成本非常高，因为它带有PFC、LLC电路，还有多串高压Buck(输入电压是54V)，高压DC/DC成本是非常高的，每一串都需要一个。现在的路灯电源实际上是4—12串，也就是说你需要4—12串的Buck电路，有非常多的器件。
第二是效率非常低，从我们的经验来看，它的效率应该是在88%左右。第三是可靠性非常差，因为实际应用中每一串都需要一个Buck，PFC、LLC电路，整个电路由许多组件构成，导致可靠变变差。
最后一个，也是很重要的一个，就是这种传统架构的EMI问题也非常严重。因为每一串Buck开关频率没有进行同步，串与串之间有相互的干扰。“我在客户那儿看到，每一串输出的时候加了一个共模电感，共模电感一方面增加了成本，另外在可靠性上面也会产生影响，所以，EMI是一个很大的问题，原因是每一串DC/DC目前很难做到同步，因为整个有4—12串的LED在上面。”刘学超说道。

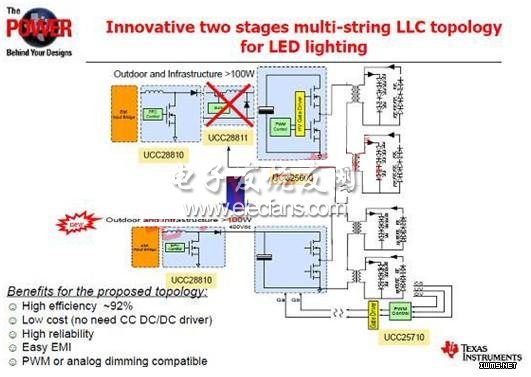

针对这种情况，TI的专家在2008年底提出一个拓扑架构：直接恒流，一个变压器驱动多串LLC。相对于传统的架构，效率提升至93%。不过，由于当时采用了三级多串变压器架构，还是需要三个IC：一个PFC，一个BUCK，一个PWM，成本并没有明显降低。
现在，这颗UCC25710出来，改为双级多串变压器架构，可以把Buck降压这一路给去掉，无需DC/DC降压，也就是直接对每一串LED进行控制，之后直接控制LLC谐振半桥电路，来实现每一串的电流谐振控制。前提只需要一个升压的PFC。这个电路非常简单：只需要一个升压的PFC，再加上一个多串的变压器串联恒流的谐振半桥，就可得到大功率的LED驱动电流。
所以，大功率LED照明的新型双级多串LLC架构的优势可以总结为以下四点：
第一是效率提升，这个新的拓扑架构实际总体效率可以达到92%。
第二是成本很低，因为不需要每一串DC/DC的降压，TI用一串变压器可以驱动两串LED，两串变压器可以驱动四串LED，采用的变压器都是传统的变压器，成本远远低于用恒压的DC/DC对每一串进行驱动。“实际上，我们是省掉了一个恒压模块。”刘学超称。
第三，它的元器件非常少，所以它的可靠性很好，把恒压和恒流整个集成在一个模块上，而不是两个，使得可靠性得到提升。“此外，目前传统的方案用的电容更多，因为每串DC/DC都需要电容，PFC也是电容，LLC也是电容。电容损坏也是影响LED路灯可靠性的一个重要因素。这个架构的电容数少，没有LLC、DC/DC电容，所以可靠性提升。”
第四，EMI问题减小，设计更简单。电路没有多串的DC/DC，只需要一个谐振半桥做出驱动，这样可以非常容易地得到EMI设计。“我们在这个板子上有传导的实验，这个板子设计好以后基本上就可以通过传导的测试，我个人认为，由于LLC电路本来的特点是非常好的EMI，性能非常好的一个电路，这相对于传统拓扑架构来说，EMI是非常好的。”他称。
此外，该电路可以兼容调光，还可以配合TI的无线Zigbee进行调光，因为IC是放在侧边或模拟调光，对LED整串进行调光，来实现整体PWM或模拟调光。
“这个架构里的技术关键是一个变压器驱动两串LED，两个变压驱动四串LED，这样成本下降了，可靠性也提升了。”刘学超说道，为什么变压器能做每串均流的控制呢?这个问题实际上是非常简单的，就是我们把两个变压器的沿边进行串联，如果逆时电感足够得大，耦合到侧边IP1就等于IP2，IS1…如果扎比相同的话，它是一个扎比的关系，就是Ip1/Np = Is1/Ns1，这是第一个变压器。第二个变压器，由于它的沿边是同一个变流，我们把沿边做一个串联，这样的话Ip1/Ip2，Np1=Is2/Ns，这样我们就可以得到Is1=Is2。就是通过这样的变压器持平衡方式来得到很好的电流的平衡度，理论上来说这是非常简单的理论，但我们把它用在LED的驱动电流上。
