方法分享：如何简易轻松的测试开关电源
品慧电子讯仅仅掌握了理论和实践并不意味着完全掌握了一门技术。能够掌握检查错误的方法才是对知识熟悉的证明。这里小编教大家如何简易轻松的测试开关电源，学后希望大家能够对自己设计的开关电源进行一次检测，从而验证知识的掌握程度。在电路设计当中，开关电源掌控着开关管的开通和关断的时间比率，在电路中发挥着最基础但是又不可取代的作用。正因为非常重要，所以开关电源的测试也变得异常重要。本篇文章就将为大家介绍一种简单轻松的开关电源测试方法。该方案比较试合输入为AC220V功率输出5W到500W之间、无PFC电路的开关电源供应的简单检测。需要用到的材料：交流调压器0—300VAC2KW、功率计、电子负载、示波器、60W白炽灯和灯座各一只、脚踏开关两只和电源线材。

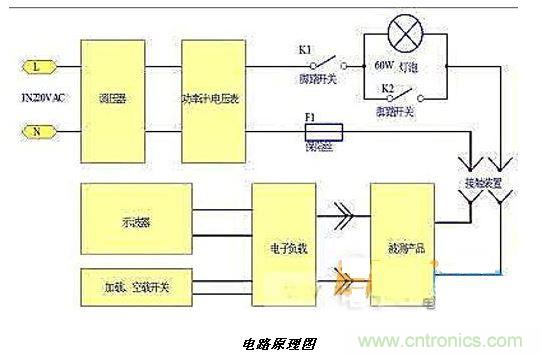

工作原理：连接被测产品，调压器调节到被测产品的输入电压值，当合上K1时电流由灯泡流向被测产品，此时如果被测产品有过流可能，灯泡上的电压降增大会使灯泡发光，经实验在输入AC220V时负载功耗不大于25W时灯泡亮度肉眼看不见的。正常的产品空载一般都在3W到5W之间。空载正常的产品如果需要加上负载测试只需合上K2让灯泡失去工作。通过经验的累积，我们发现开关电源开关元件损坏原因一般是过流伴有爆炸现象，因过压损坏的可能很小。配合上单片机对空载功率、被测产品输出的电压、纹波检测后去合上K2并控制电子负载的加载开关，最后已加载的被测产品直接通电测试(K1开关三次)合格提示。单片机功能：AD1如同功率计(用磁环取样)第一个值是空载值，二个值是加上负载值。AD2被测产品输出的电压值，第一个值是空载值，二个值是加上负载值。控制的开关有K1、K2，加负载开关K一只(电平指示：空载灯0加负载1)。仅仅掌握了理论和实践并不意味着完全掌握了一门技术。能够掌握检查错误的方法才是对知识熟悉的证明。希望大家在阅读过本篇文章后能够对自己设计的开关电源进行一次检测，从而验证知识的掌握程度。
