基于电磁灶的检测控制电路设计
品慧电子讯本文介绍的是电磁灶的检测控制电路，其中灶盘线圈的电感量一般是150 pH左右。灶盘线圈和电容器C203谐振，C203谐振的时候产生的谐振电压比较高，所以C203是一个高压电容器，耐压值为1200 V。电磁灶的检测控制电路

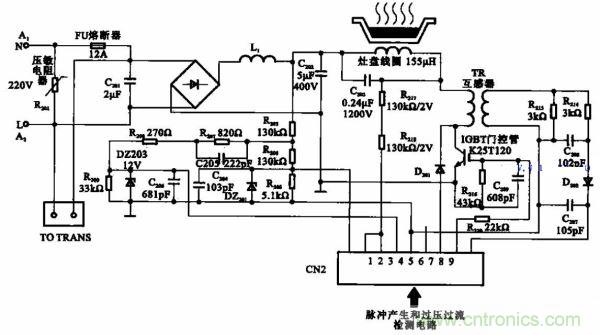

所示为该电磁灶的检测控制电路。灶盘线圈的电感量一般是150 pH左右。灶盘线圈和电容器C203谐振，C203谐振的时候产生的谐振电压比较高，所以C203是一个高压电容器，耐压值为1200 V。交流220 V电压经过桥式整流堆变成直流300 V加灶炉盘线圈上，为灶盘线圈提供偏压。电流流过灶盘线圈后，经过互感变压器到达门控管。门控管的导通、截止就会使灶盘线圈里的电流产生通、断的变化，形成高频振荡。高频振荡的电流才能使电磁灶的发热效率提高。L、N两个端于是交流220 V的输入端，回路中的压敏电阻器R201起过压保护作用，即当输入电压过高时，压敏电阻器R201就会短路起到保护的作用。在电路中还设有熔断器FU.当整机电流过大时，FU便会熔断，这也是一种保护手段。所以，在输入电路部分通常设有一个过压保护器件和一个过流保护器件。
