福利到：mini蓝牙音箱设计电路大分享

电子元件技术网的朋友们有福气了，这里小编带来了一个关于mini蓝牙音箱设计电路图，该mini蓝牙音箱设计电路具有独有的防削顶失真功能可保证扬声器在大功率输出的同时不出现明显的破音。是不是很心动？

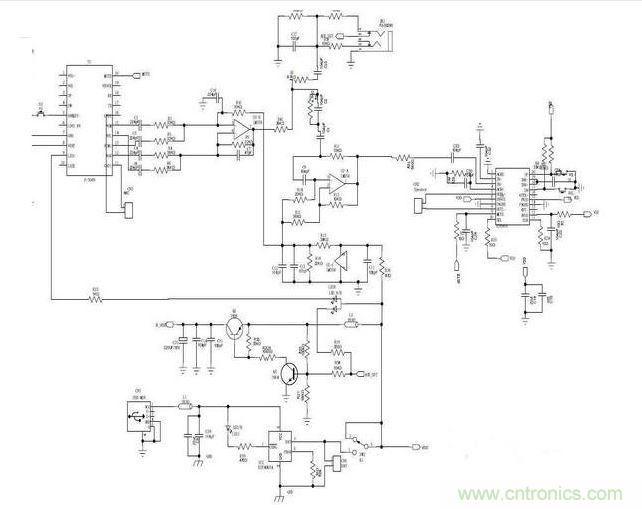

下图为比较典型蓝牙小音箱设计原理图，其主要器件为：

（1）接收模块采用的是OVC蓝牙模块，优势是相比较CSR的方案成本便宜；

（2）功放IC选择的是HT6809,其独有的防削顶失真功能可保证扬声器在大功率输出的同时不出现明显的破音；

（3）充电管理采用的市场上比较通用的TP4055;

（4）另外LM358主要用来做平衡及蓝牙信号二次放大。
